ENERGY MANGEMENT CONTROL PRODUCTS
|
การประหยัดพลังงานไฟฟ้า มีความสำคัญเป็นอย่างยิ่งต่อการออกแบบและใช้งานอุปกรณ์ไฟฟ้า ของประเภทที่พักอาศัย, อาคารสำนักงาน และ โรงงานอุตสาหกรรม โดย LEVITON – U.S.A. มีประสบการณ์มานานกว่า 110 ปี ได้ออกแบบสินค้า ประเภทต่าง ๆ ออกมาใช้งานในด้านอนุรักษ์พลังงานไฟฟ้า ในหลายประเภทคือ
|

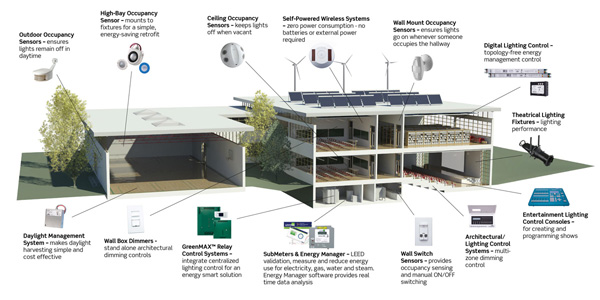

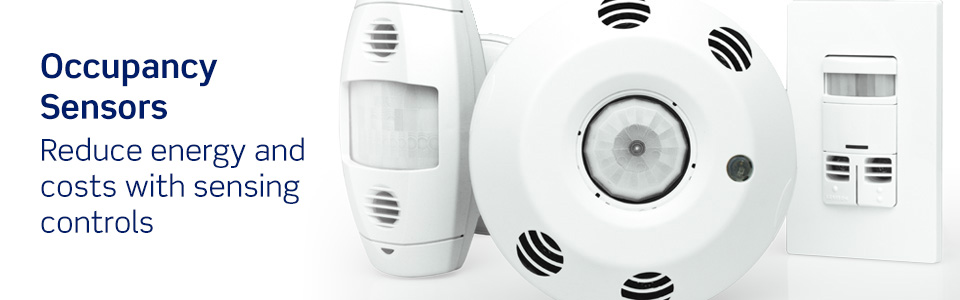

Installation Type of Occupancy Sensors |

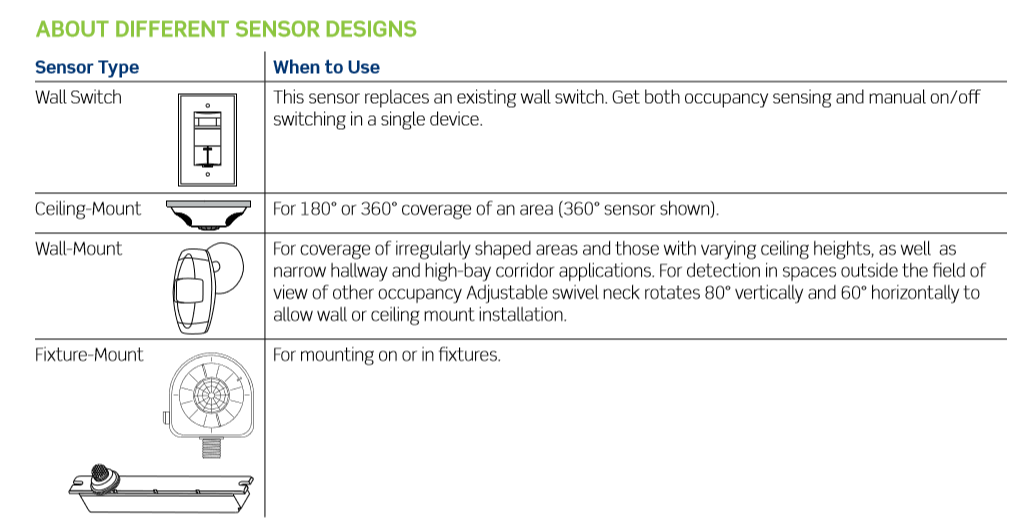

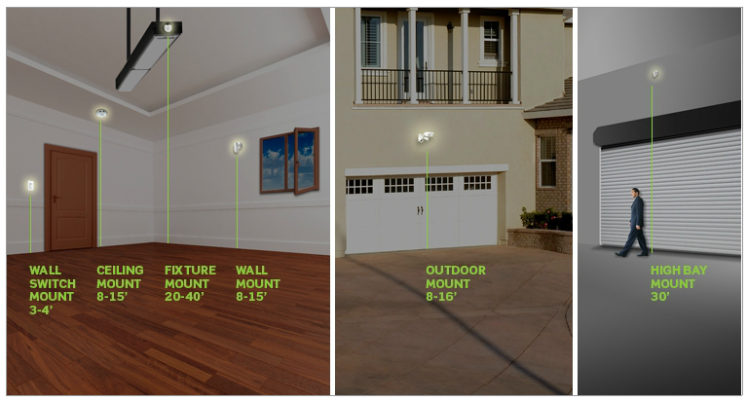

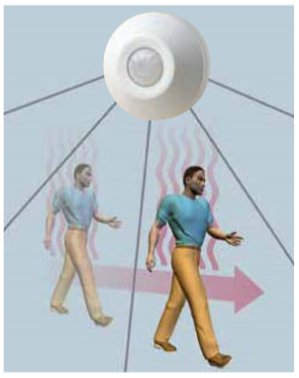

Occupancy Sensors จะทำหน้าที่ตรวจจับความเคลื่อนไหวในพื้นที่ เพื่อสั่งให้โคมไฟฟ้าเปิดติดสว่างเมื่อมีการเดินผ่าน และสั่งดับโคมไฟฟ้า ตามระยะเวลาที่ตั้งค่าไว้ 10-30 นาที เมื่อไม่มีการเคลื่อนไหวในพื้นที่ โดยสามารถแบ่งตามการติดตั้งได้ 4 แบบคือ
|
|
Technology of Occupancy Sensors Occupancy Sensors มีรูปแบบในการตรวจจับการเคลื่อนไหวในพื้นที่ 3 แบบคือ
|
|

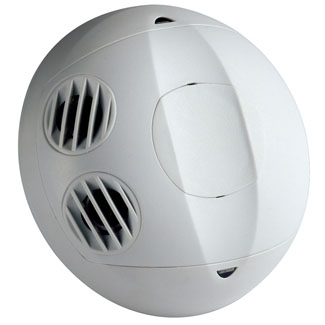

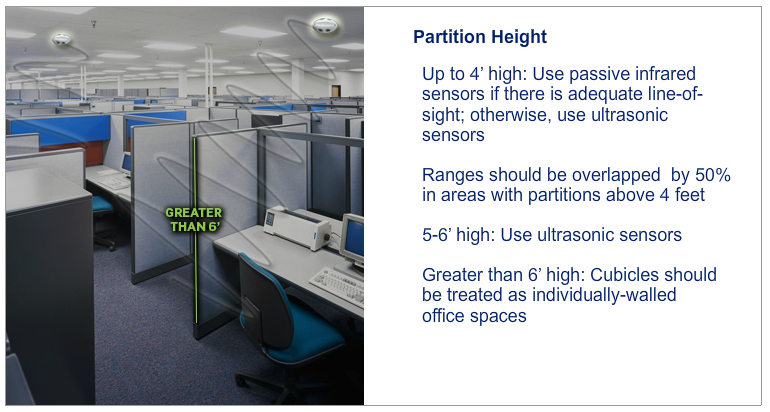

Ultrasonic Occupancy Sensor Application

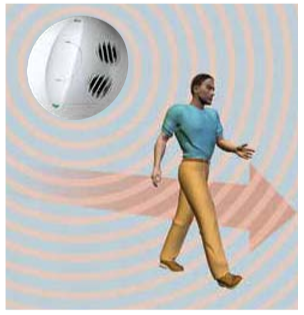

Occupancy Sensors ที่เหมาะสมสำหรับพื้นที่ทำงานที่มีผนังกั้น บังลำแสงตรวจจับโดยตรง ซึ่ง Ultrasonic ใช้การสะท้อนของคลื่นที่วัตถุเคลื่อนไหว จึงทำงานได้เม่นยำกว่าระบบ Infrared
Ambient Light Override Application
Occupancy Sensors บางรุ่นสามารถปรับตั้งค่าการทำงานของอุปกรณ์ให้ตรวจจับค่าแสงสว่างจากธรรมชาติ ที่ส่องสว่างเข้ามายังในพื้นที่ตรวจจับ โดยเมื่อเดินผ่านแล้ว โคมไฟฟ้าที่ควบคุมอยู่จะไม่ติดสว่าง แต่จะติดสว่างเมื่อค่าแสงน้อยกว่าที่ปรับตั้งไว้หรือมืด
Application of Occupancy Sensors
Occupancy Sensors ยังแบ่งออกตามการต่อวงจรควบคุมโคมไฟฟ้า ได้ 2 แบบ คือ

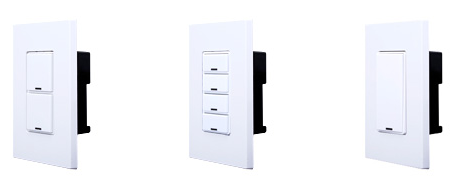

2. Low Voltage Occupancy Sensors คือตัวตรวจจับที่ไม่สามารถต่อตรงกับโคมไฟฟ้าได้ โดยต้องเลือกอุปกรณ์ช่วยในการควบคุมและสั่งการ หรือต้องการมีคุณสมบัติเพิ่มเติมที่หลากหลายในการใช้งาน โดยต้องมีไฟ เลี้ยงอุปกรณ์ตรวจจับเป็น 24VDC และอุปกรณ์ต่อพ่วงมีให้เลือกหลายแบบตามการใช้งานดังนี้

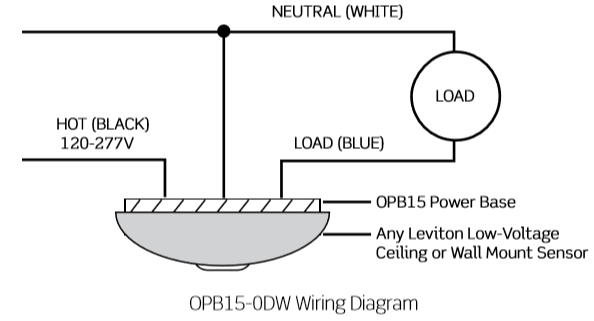

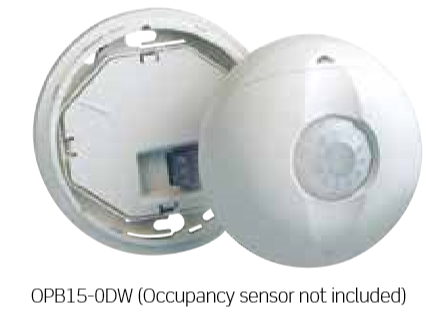

หมายเหตุ Low Voltage Occupancy Sensors 24VDC จะสามารถต่อร่วมกับ OPB15

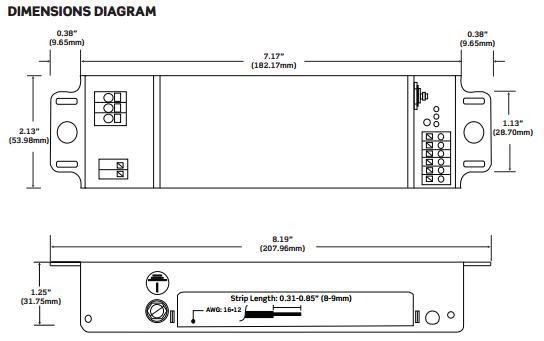

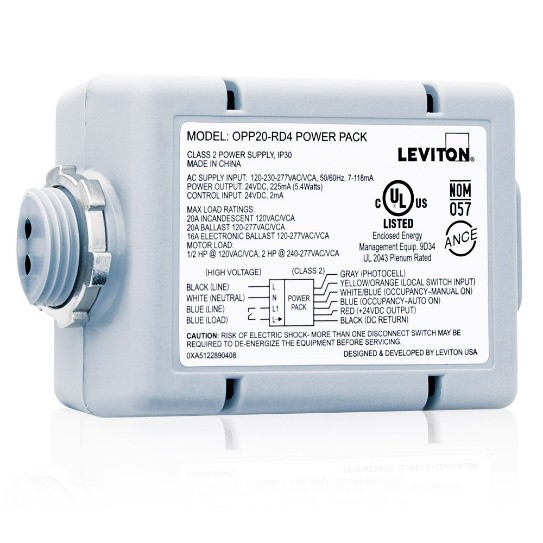

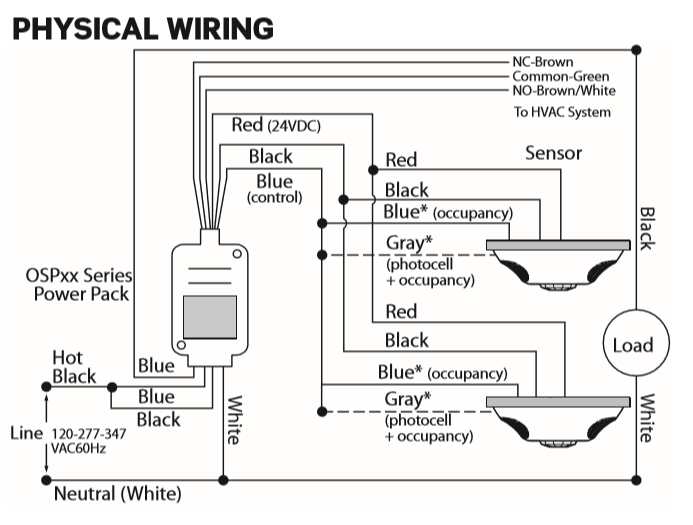

หมายเหตุ Power Pack 1 ตัว สามารถจ่ายไฟเลี้ยงอุปกรณ์ตรวจจับได้ 225mA โดยที่อุปกรณ์ Occupancy Sensors แต่ละตัวจะมีความต้องการไฟฟ้า Power Consumption ประมาณ 10mA – 50mA แล้วแต่ละรุ่น ซึ่งโดยเฉลี่ยจะต่อได้ประมาณ 5 -10 ตัว

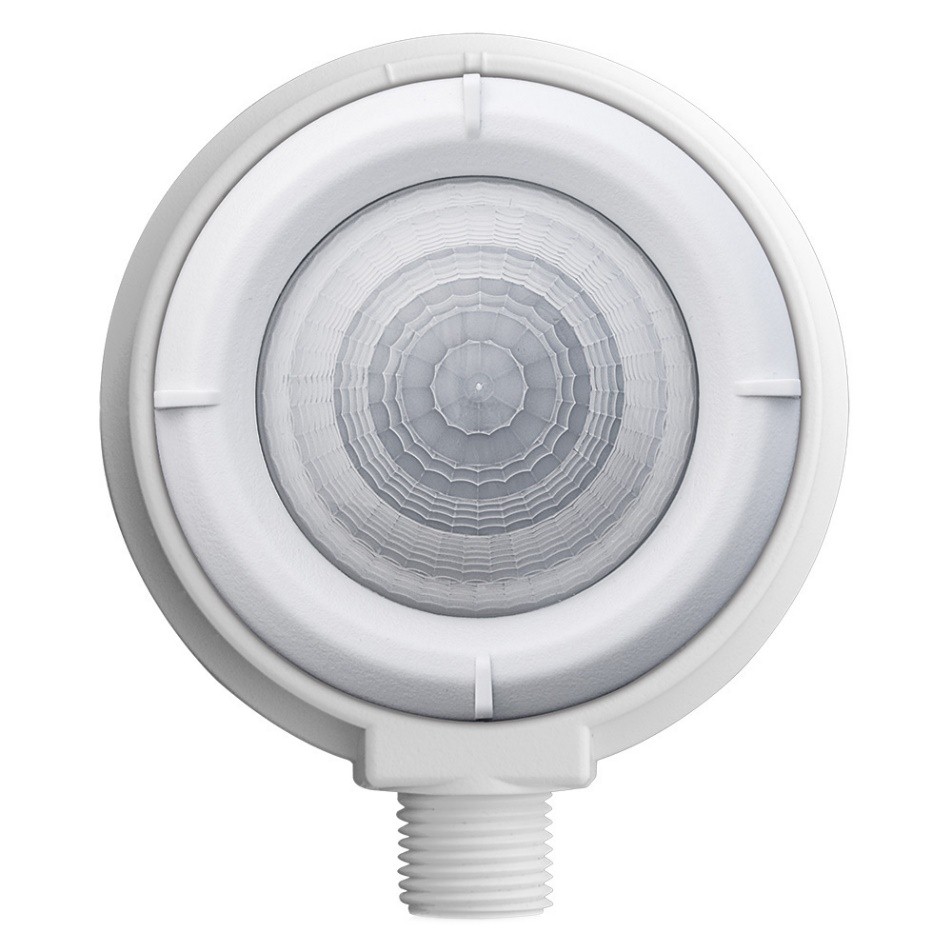

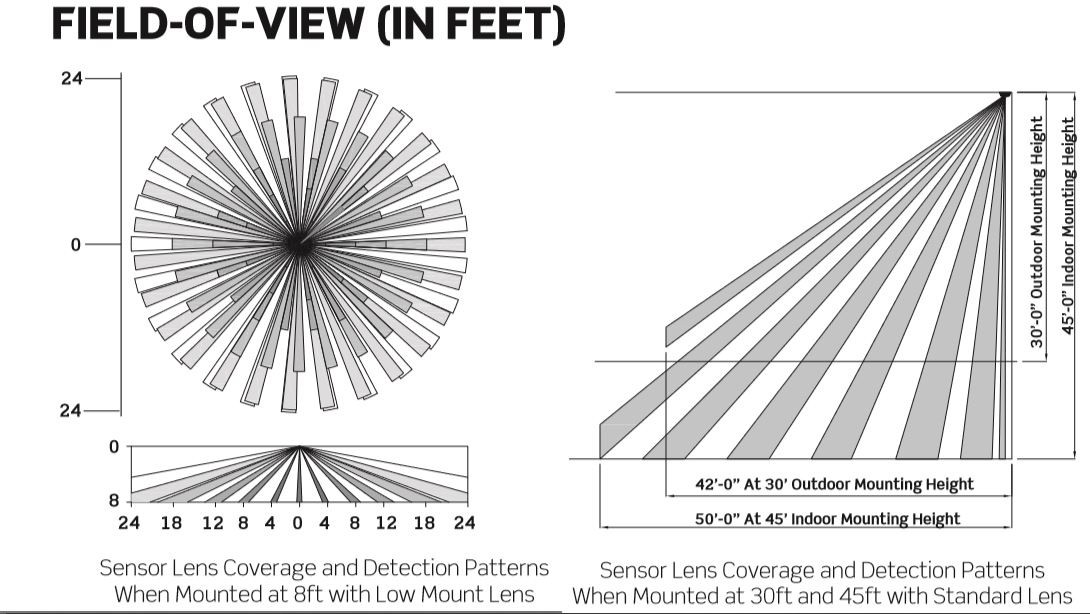

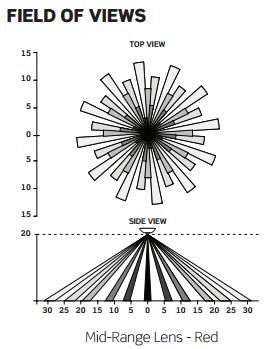

HBE11-IUW - LED 0-10V Dimming Fixture Mount PIR Indoor/Outdoor Wet Location Occupancy Sensor, 120/277/347VAC, IP65 rated, white

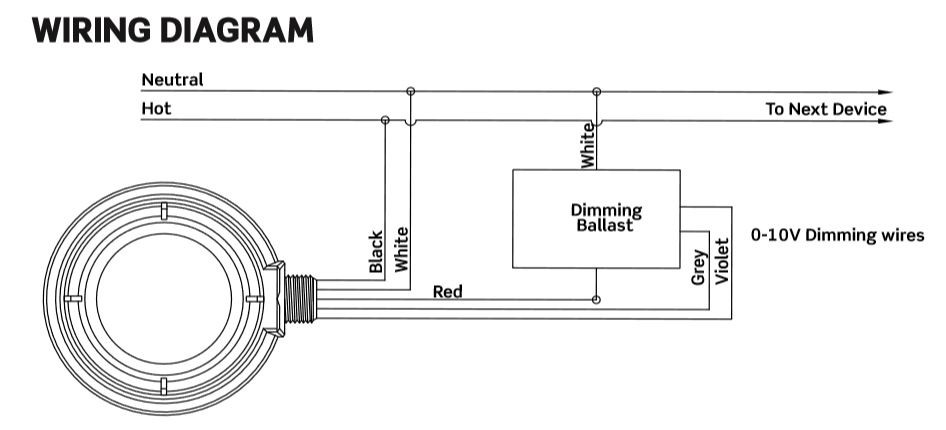

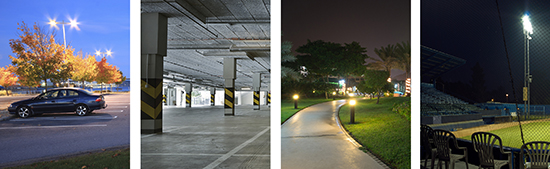

ตัวตรวจจับแบบ Fixture Mount สามารถใช้ติดตั้งได้ทั้งภายในอาคาร และภายนอกอาคาร ใช้ต่อร่วมกับโคมไฟฟ้าประเภท LED Lighting ที่เป็นแบบ Driver 0-10V Dimming เพื่อปรับหรี่แสงสว่างไว้ที่ 20% ,50% เมื่อไม่มีการเดินผ่าน พร้อม Photocell sensor 50-500 Lux ตรวจจับแสงธรรมชาติ เพื่อดับไฟในช่วงเวลากลางวัน ตั้งเวลาหน่วงเวลาดับไฟได้สูงสุด 30-60 นาที ทำให้ประหยัดไฟฟ้าได้สูงสุด และปลอดภัยต่อผู้ใช้งาน เหมาะสำหรับ Carparking, Process Plants ติดตั้งได้สูงสุด 15 เมตร IP65
Load Rate. 1,200VA 277VAC 50Hz, Operating Temp. -40 to 650C
ได้มาตรฐานประหยัดพลังงาน ASHRAE 90.1 Title24 IECC, UL รับประกัน 5 ปี

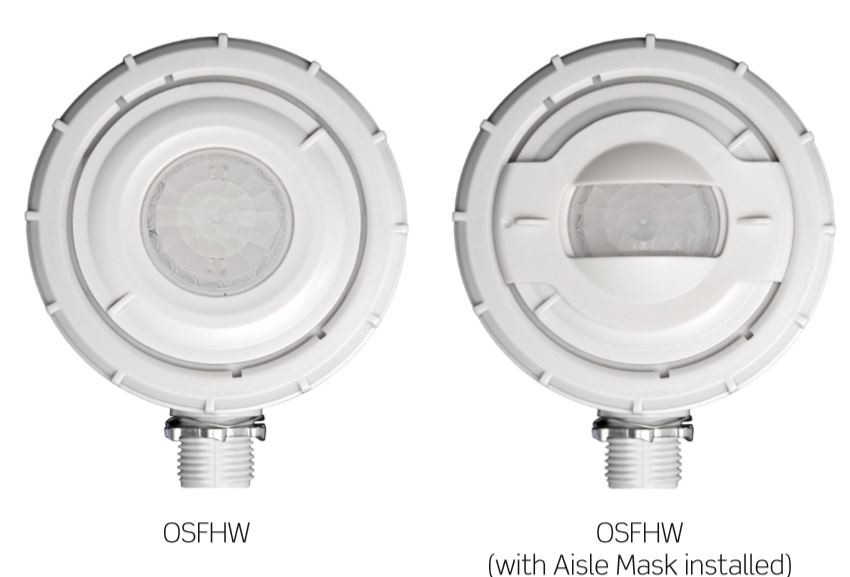

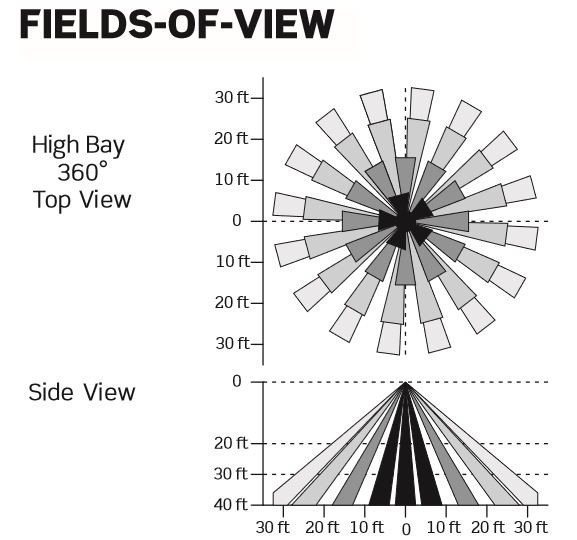

OSFHW-CTW Fixture Mount PIR Indoor/Outdoor Wet Location Occupancy Sensor, 120/277/347VAC, IP65 rated, white
ตัวตรวจจับแบบ Fixture Mount สามารถใช้ติดตั้งได้ทั้งภายในอาคาร และภายนอกอาคาร ใช้ต่อร่วมกับโคมไฟฟ้า ตั้งเวลาดับโคมไฟฟ้าได้สูงสุด 30 นาที เหมาะสำหรับ Carparking, Process Plants ติดตั้งได้สูงสุด 12 เมตร IP65
Load Rate. 1,200VA 277VAC 50Hz, Operating Temp. -40 to 700C
ได้มาตรฐานประหยัดพลังงาน ASHRAE 90.1 Title24 IECC, UL รับประกัน 5 ปี

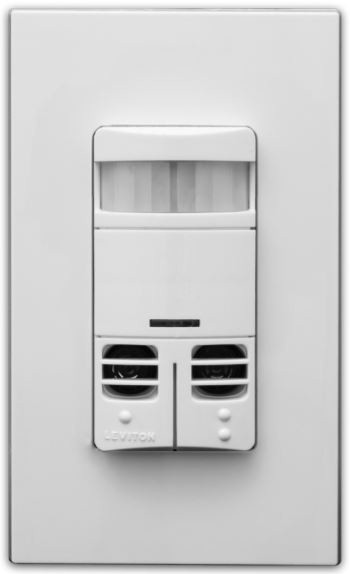

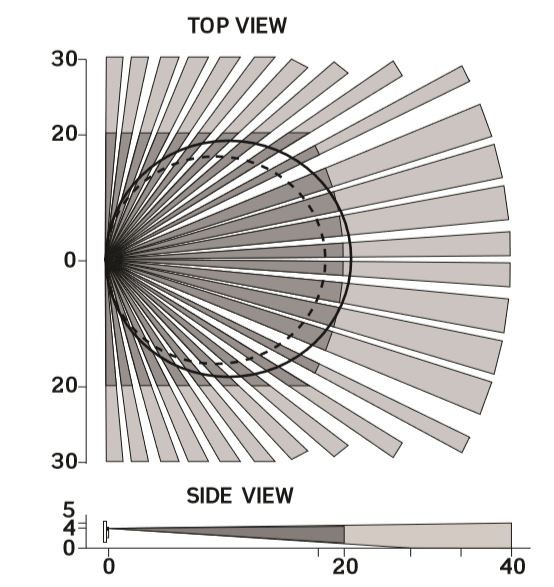

OSSMD-MDW - Dual Relay Decora® Wall Switch Multi-Technology Occupancy Sensor

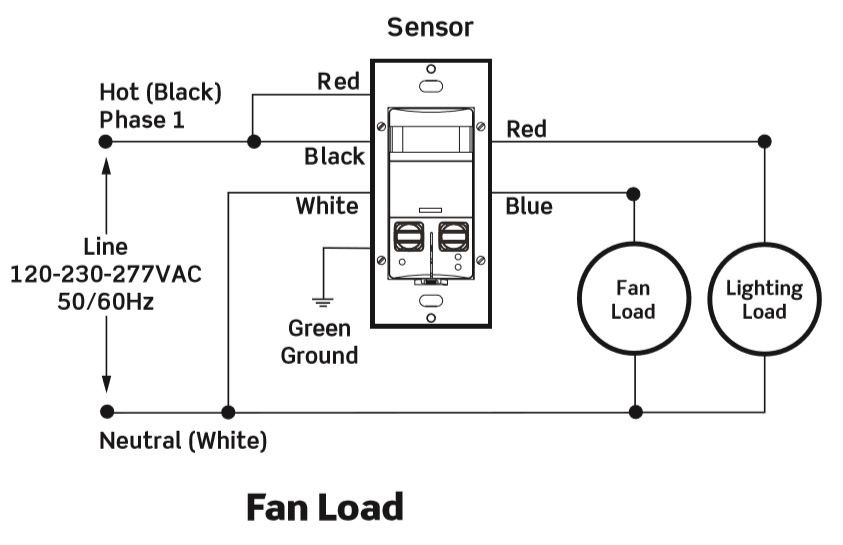

ตัวตรวจจับแบบ Wall Mount ทดแทนสวิตช์ไฟฟ้าในห้องน้ำ แบบ Ultrasonic + PIR Technology ทำให้การตรวจจับความเคลื่อนไหวในห้องน้ำที่ ผนังกั้นย่อย ๆ ได้อย่างแม่นยำ แบ่งวงจรควบคุมเป็น 2 วงจรเพื่อสั่งโคมไฟฟ้า และพัดลมระบายอากาศ ตั้งเวลาดับได้สูงสุด 30 นาที มีตัววัดแสงสว่างจากธรรมชาติ Light Sensor และสวิตช์เปิดปิด Manual 2 ชุด เหมาะสำหรับ Restrooms
Load Rate. 2,700VA 277VAC 50Hz, Motor 1/4HP Operating Temp. 400C
ได้มาตรฐานประหยัดพลังงาน ASHRAE 90.1 Title24 FCC, UL รับประกัน 5 ปี

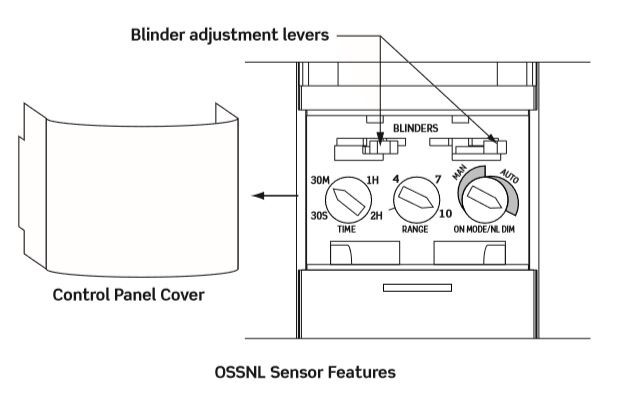

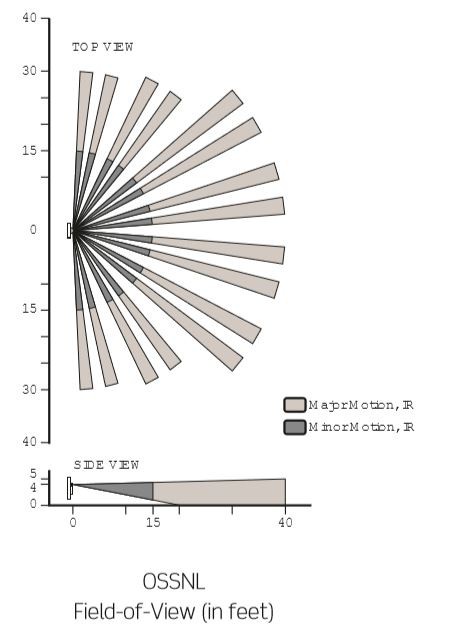

Decora® Wall Switch PIR Occupancy Sensor with LED NightLight
ตัวตรวจจับแบบ Wall Mount ทดแทนสวิตช์ไฟฟ้าในห้องน้ำ แบบ LED NightLight ทำให้มีแสงสว่างนำทางในตอนกลางคืนหรือที่มืด มีวงจรเพื่อสั่งโคมไฟฟ้าและพัดลมระบายอากาศ ตั้งเวลาดับได้นานสูงสุด 30 นาที – 2 ชั่วโมง มีตัววัดแสงสว่างจากธรรมชาติ Light Sensor 20-500Lux และสวิตช์เปิดปิด Manual เหมาะสำหรับ Hotel & Hospital Restrooms
Load Rate. 2,700VA 277VAC 50Hz, Motor 1/8HP Operating Temp. 500C
ได้มาตรฐานประหยัดพลังงาน Title24 ,FCC UL รับประกัน 5 ปี

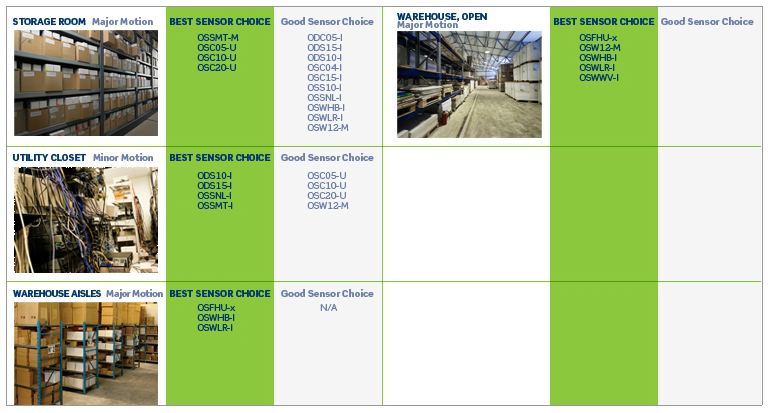

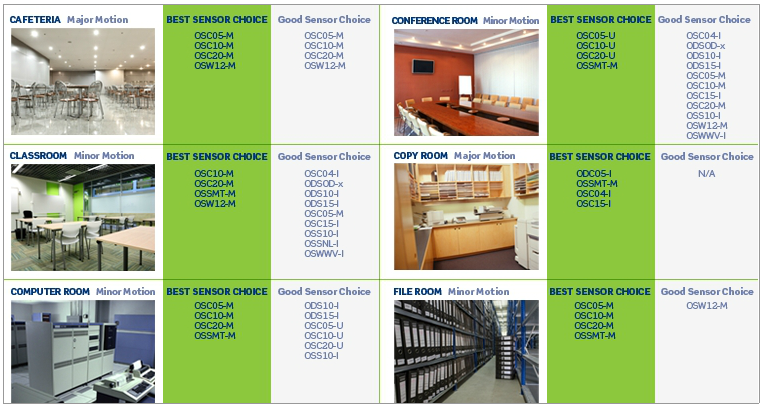

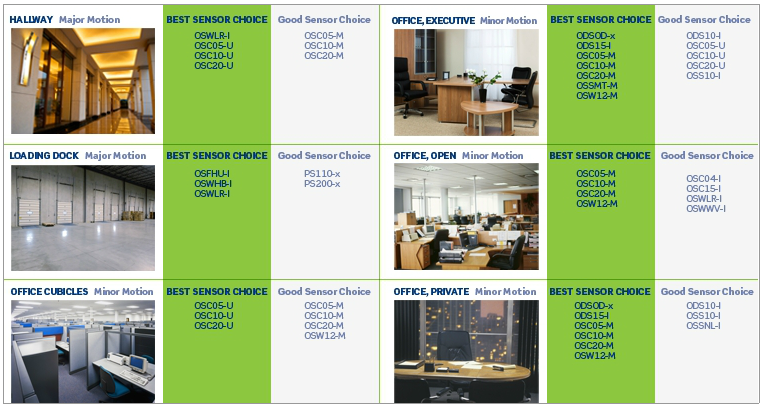

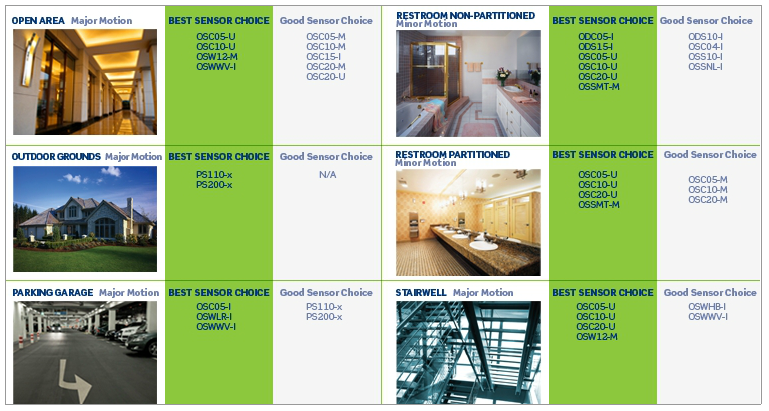

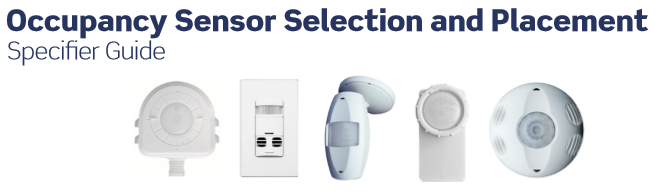

What is the Best Sensor Choice.?
หมายเหตุ สินค้า LEVITON ผลิตขึ้นภายใต้มารตฐาน แรงดัน 110VAC 60Hz สำหรับใช้ใน U.S.A. และ 220VAC 50Hz สำหรับประเทศไทย หรือบางรุ่นถูกแทนที่ด้วยรุ่นใหม่ตาม New Technology ดังนั้นบางรุ่นจึงไม่สามารถติดตั้งใช้งานในประเทศไทยได้ ท่านสามารถตรวจสอบได้จาก Data Sheet หรือติดต่อฝ่ายขายสินค้า
Occupancy Design & Services

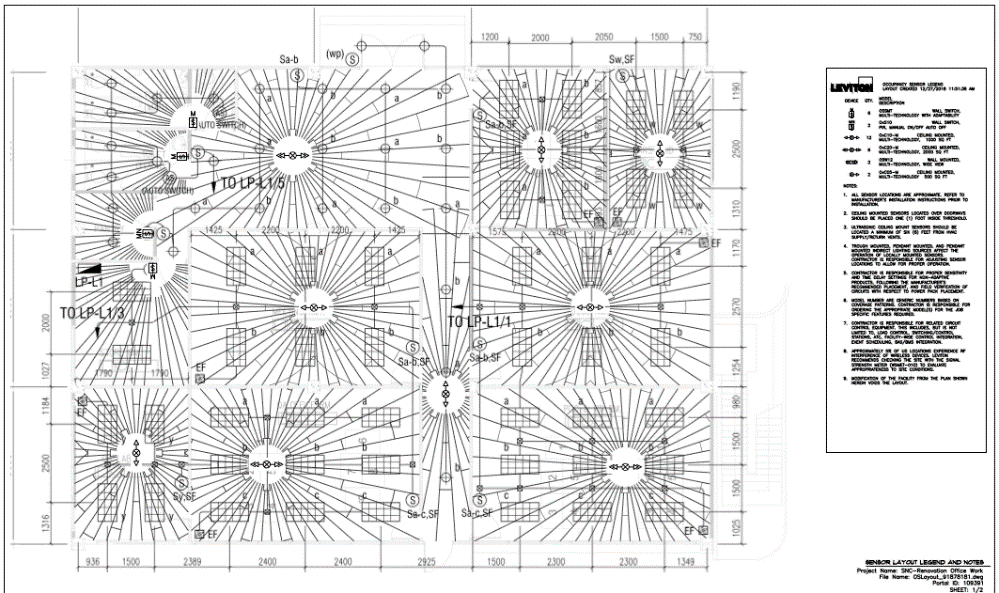

ท่านสามารถส่งแบบอาคาร Layout แบบ PDF หรือ AUTOCAD FILES ที่มีวงจรไฟฟ้าให้ทางเราออกแบบเลือกอุปกรณ์ตามขนาดห้องหรือวงจรไฟฟ้าและการใช้งาน พร้อมแนะนำอุปกรณ์ได้ที่ Website ตาม Link http://lesportal.leviton.com/
SUPPLEMENTAL

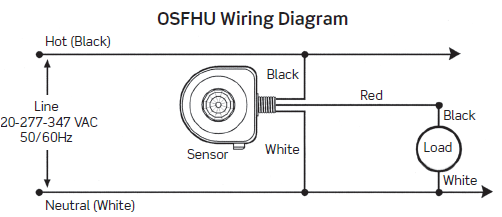

Common Wiring Diagrams: www.Leviton.com/Drawings
Data Sheets: www.Leviton.com/Datasheets
Installation Manuals: www.Leviton.com/Manuals
Occupancy Sensors: www.Leviton.com/OccupancySensors
Made in America: www.Leviton.com/ARRA www.Leviton.com/NAFTA www.Leviton.com/GSA

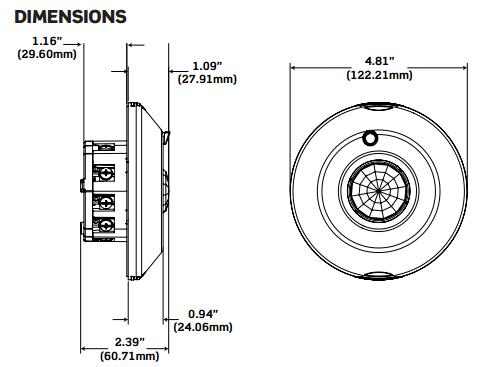

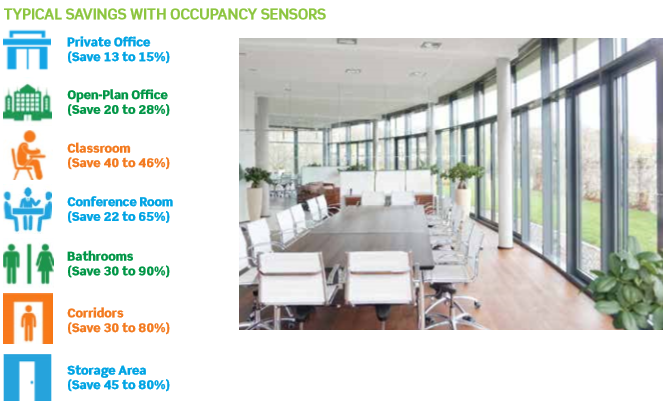

Occupancy Sensor
เป็นการควบคุมการเปิดและปิด โคมไฟฟ้าแบบอัตโนมัติ เมื่อมีการเดินผ่านในพื้นที่ แล้วสั่งให้โคมไฟฟ้า เปิดตามระยะเวลาที่ตั้งไว้ 10,20 หรือ 30 นาที Ceiling - PIR Sensor ก็จะทำให้เกิดการประหยัดพลังงานได้ถึง 40%-80% โดยที่ไม่ต้องเปิดสวิตช์โคมไฟฟ้าทิ้งไว้ตลอดเวลา

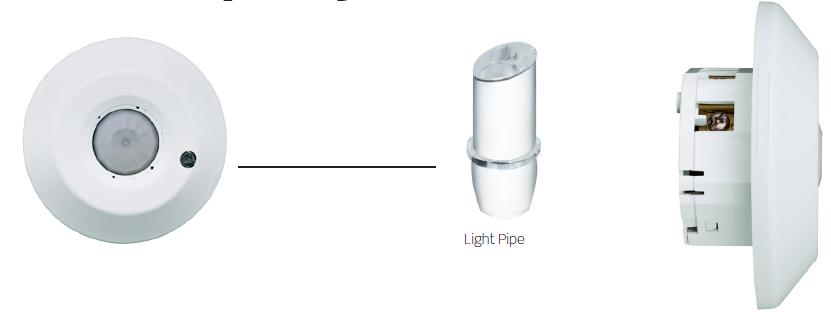

PIR Occupancy Sensor with Photocell เป็นอุปกรณ์ประหยัดพลังงานที่มาพร้อมตัววัดแสงสว่างจากธรรมชาติ เมื่อเดินผ่านตัวตรวจจับ ในตอนกลางวันที่มีแสงสว่างส่องผ่านหน้าต่างห้อง โคมไฟฟ้าจะไม่ถูกสั่งให้สว่าง เนื่องมาจากมีแสงสว่างมากพอ |

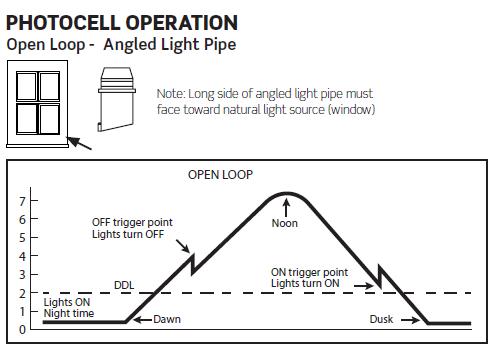

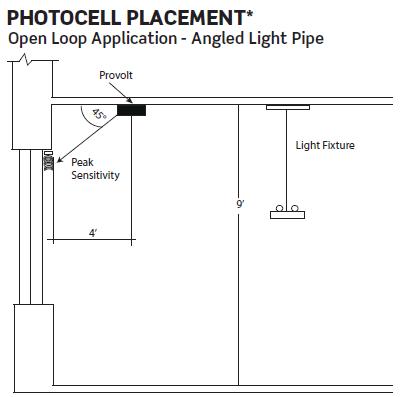

Open Loop Application (การวัดแสงส่างโดยตรง)
|

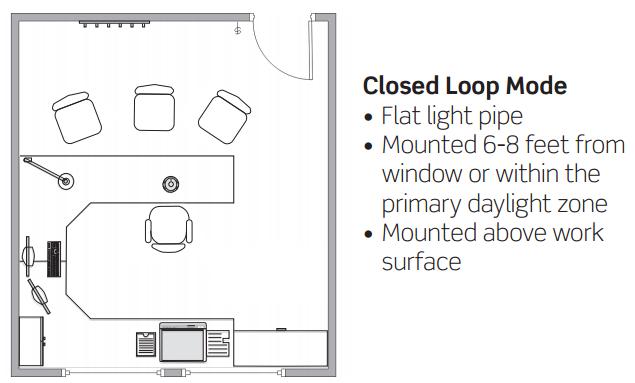

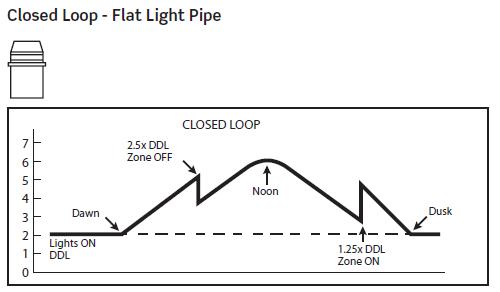

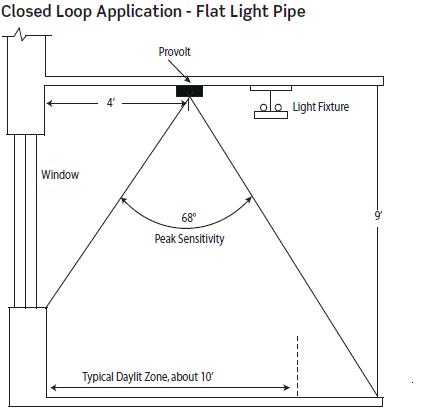

Closed Loop Application (การวัดแสงสว่างในพื้นที่) |

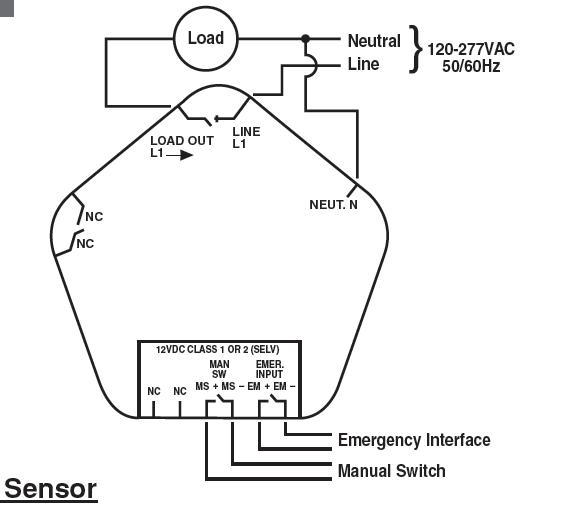

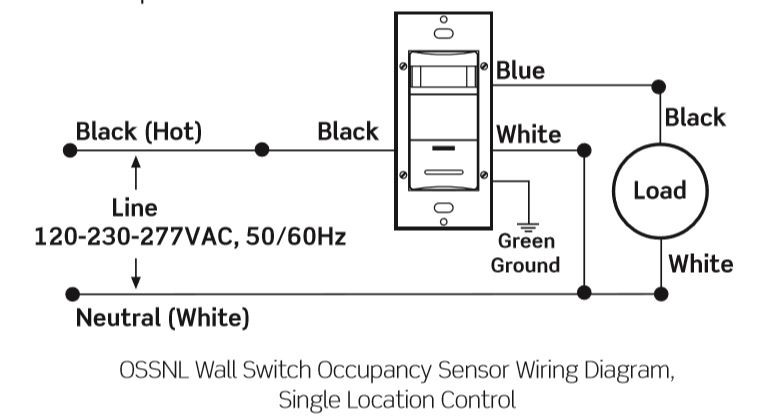

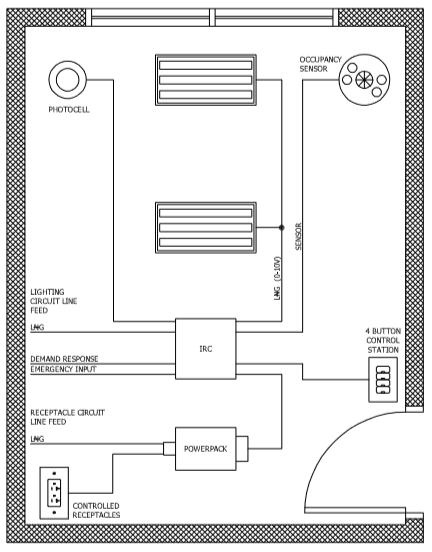

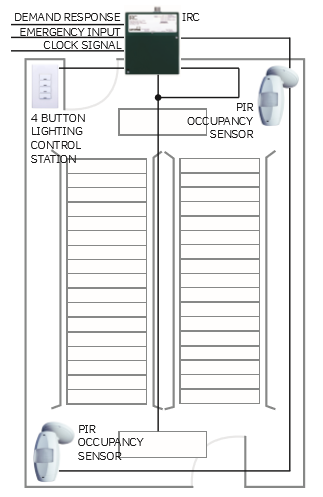

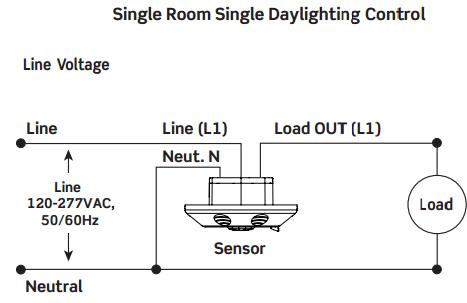

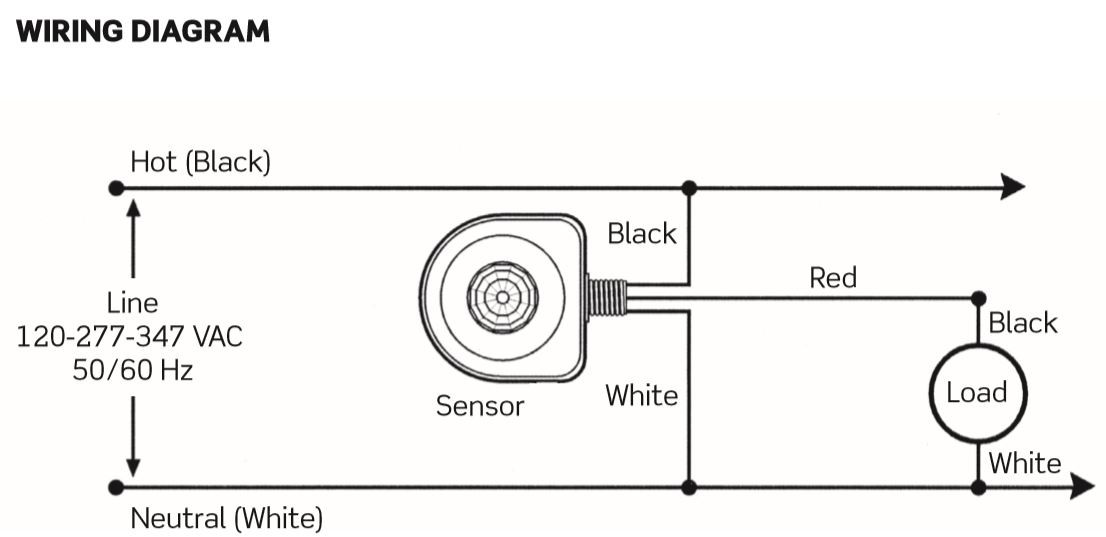

Wiring Diagram
|

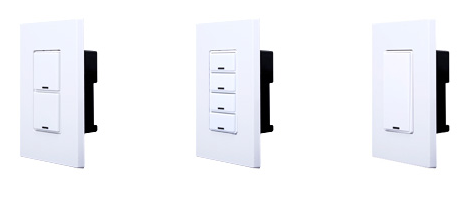

ในกรณีเป็นที่พักอาศัย หรือ อาคารสำนักงาน, ในห้องทำงาน, ห้องประชุม, ห้องซักรีด ห้องครัว, หรือ ห้องน้ำ สามารถเลือกใช้ PIR Wall Switch ก็สะดวกประหยัดพลังงาน โดยติดตั้งที่ผนังห้องทดแทนสวิตช์ไฟฟ้าตัวเดิม เพียงเดินเข้าห้อง โคมไฟฟ้าก็จะติดสว่าง ตามระยะเวลาที่ตั้งไว้ 10,20,30 นาที และ เมื่อไม่มีการเคลื่อนไหวในพื้น โคมไฟก็จะดับลงโดยอัตโนมัติตามระยะเวลา หรือผู้ใช้สามารถกดสวิตช์เปิดหรือปิดไฟได้ แบบ Manual ได้ตลอดเวลา |
Applications: Home, Offices, Hotel, Condominium and Industrials
|

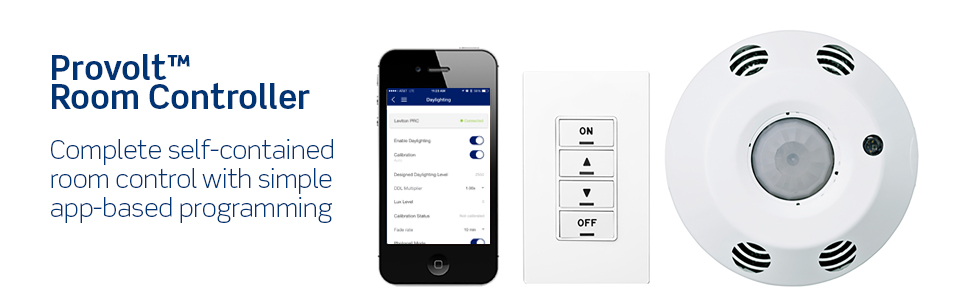

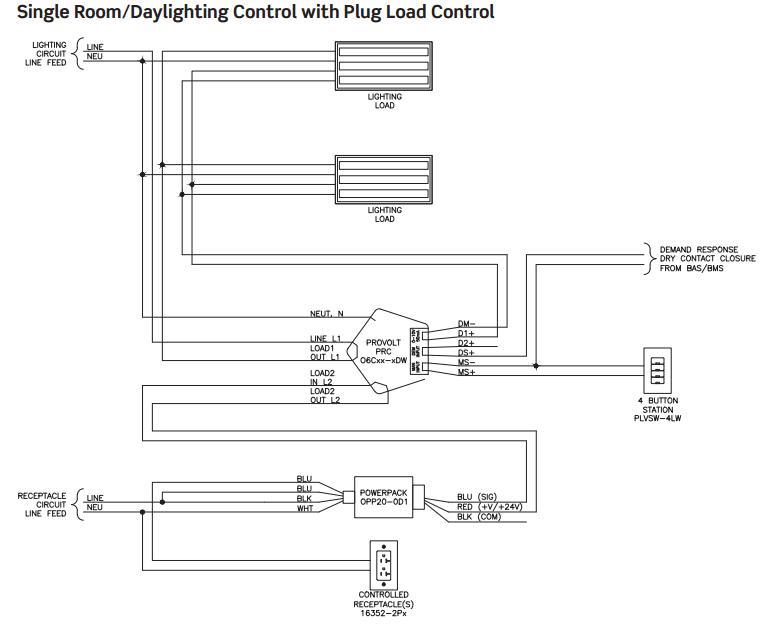

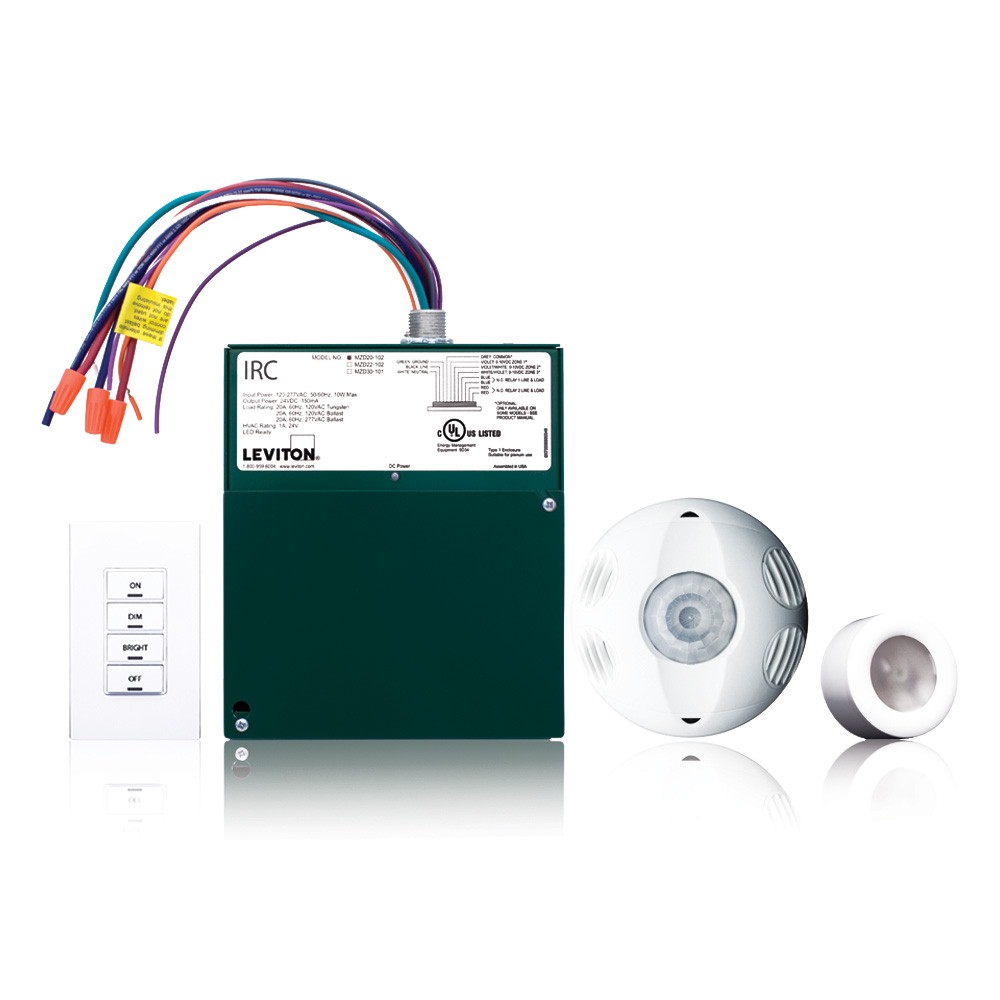

Provolt – Lighting Room Controller |
Occupancy with Photocell Sensor ถูกออกแบบมาเพื่อใช้งานด้านการประหยัดพลังงาน ด้วยPIR Occupancy จะทำหน้าที่ตรวจจับการเคลื่อนไหวในพื้นที่ตรวจจับ เพื่อสั่งให้ไฟเปิดตามระยะเวลาที่ตั้งค่าไว้ 5-30 นาที และ Photocell จะทำหน้าที่วัดปริมาณค่าแสงสว่างในพื้นที่ ที่มาจากแสงของธรรมชาติ เมื่อมีแสงสว่างเพียงพอตามค่าที่กำหนดไว้ โคมไฟฟ้าก็จะไม่ถูกสั่งเปิด หรือ ใช้ Dimmer 0-10V จะถูกควบคุมปรับหรี่แสงสว่างให้เพียงพอต่อการใช้งาน ทำให้ประหยัดพลังงานไฟฟ้าเพิ่มขึ้นสูงสุด สามารถเชื่อมต่อ Manual สวิทช์เพื่อสั่งเปิดปิดได้ |

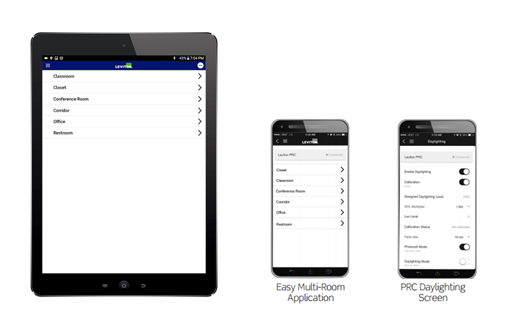

อุปกรณ์ Provolt มาพร้อมเทดโนโลยี Bluetooth ทำให้สะดวกในการตั้งค่าแสงของอุปกรณ์ตรวจจับ Occupancy และยังทำให้สั่งงานเปิดปิดผ่าน Smartphone หรือ Tablet ได้อย่างง่ายดาย |
Wall Switch Card
สวิตช์เปิดปิดระบบไฟฟ้าสำหรับ ห้องพักอาศัย ประเภท โรงแรม โดยใช้บัตรเสียบลงในช่อง ก็สามารถใช้งานระบบไฟฟ้าในห้องพักได้ เช่น โคมไฟฟ้า และเครื่องปรับอากาศ โดยเมื่อเจ้าของห้องพักต้องออกจากห้อง ก็จะดึงบัตรกุณแจออก ทำให้ระบบไฟฟ้าในห้องดับลง
|

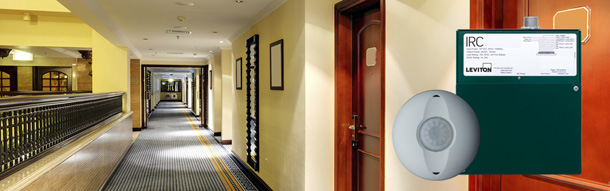

Hotel Thermostat
ตัวควบคุมอุณหภูมิเครื่องปรับอากาศ สำหรับห้องพัก โดยจะทำงานเมื่อเปิดประตูห้องพักเข้ามา และจะปรับอุณหภูมิลดลงเมื่อไม่มีการเคลื่อนไหวในพื้นที่ตรวจจับ
|

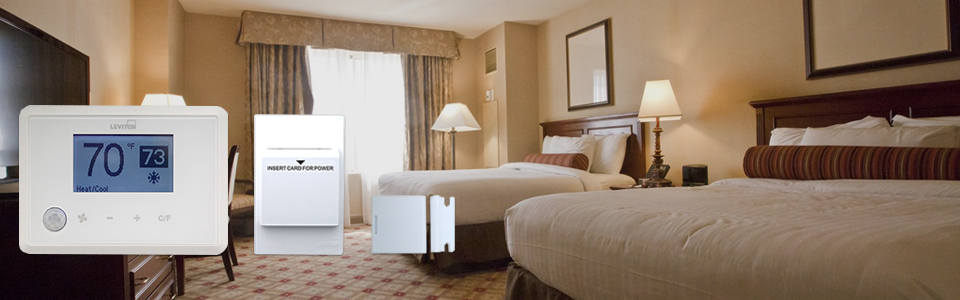

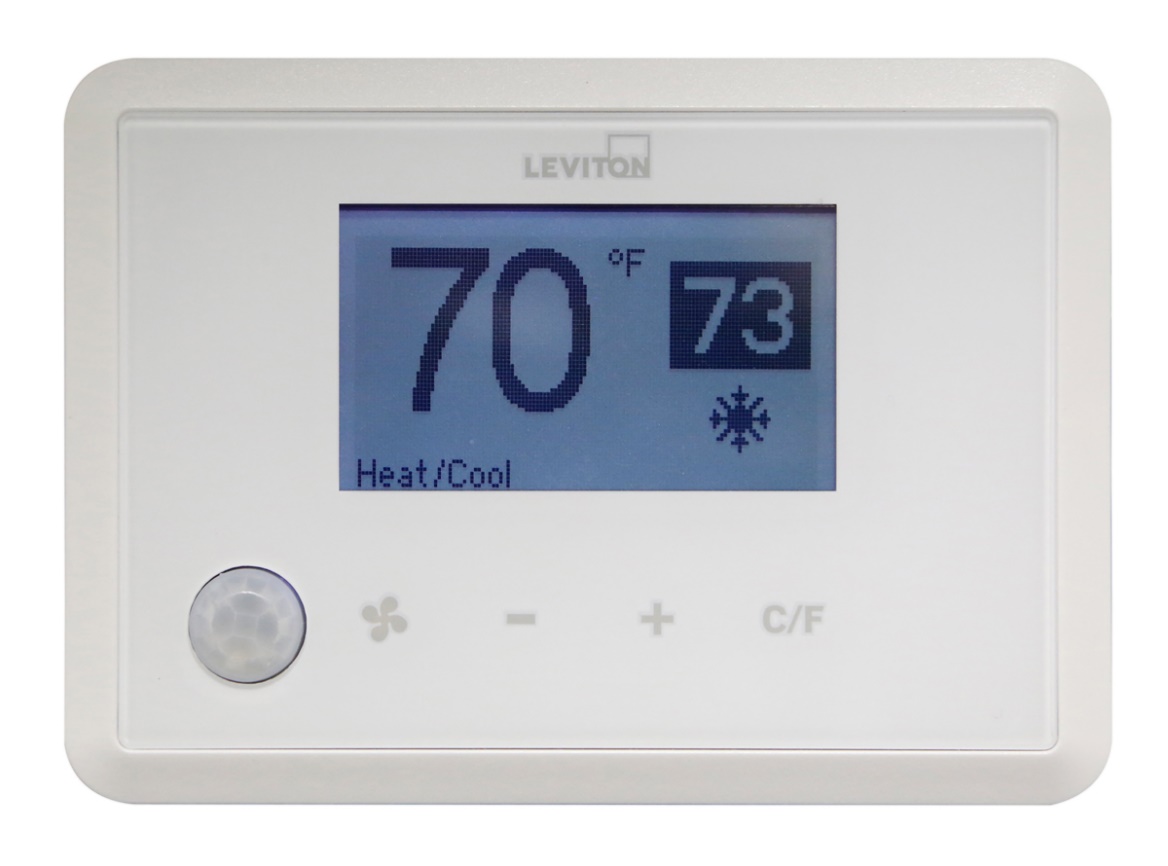

RC500 – Omnistat 3 : Hospitality Energy Management Thermostat APPLICATION : HOTEL & SERVICE APARTMENT
คุณสมบัติ : เทอโมสแตทควบคุมเครื่องปรับอากาศภายในห้องพัก แบบมีตัวตรวจจับความเคลื่อนไหว Occupancy Sensor ระยะตรวจจับ 4.5 เมตร x 9 เมตร โดยจะสั่งเปิดแอร์เมื่อเดินผ่าน และ ปรับอุณหภูมิลงเมื่อไม่มีคนอยู่ในพื้นที่ นานกว่า 4 ชั่วโมง เชื่อมต่อ Key Card Switch ภายในห้องเพื่อเปิด หรือปิด ระบบเครื่องปรับอากาศ
หลักการทำงาน Energy Management Control
NOTE : Password : สามารถตั้งค่า password ของ Installer ,Cool Limit : สามารถตั้งค่า Limit Set Point ของอุณหภูมิต่ำสุดที่ ปรับโดยผู้ใช้ได้ , Calibration : สามารถปรับตั้งตามตำแหน่งที่ติดตั้งได้
|
|
|
Applications: Hotel, Apartment
|
|

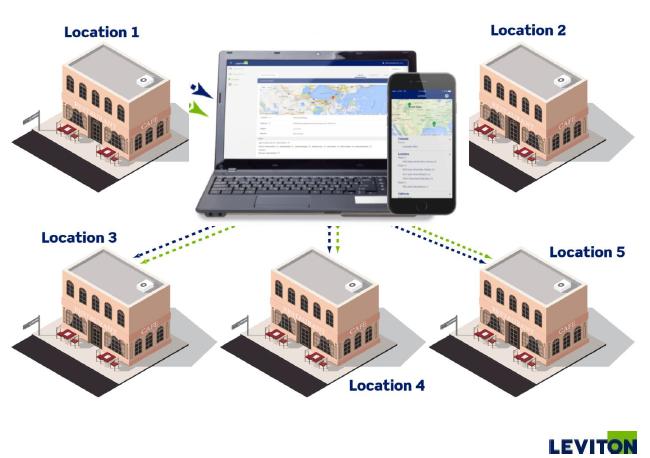

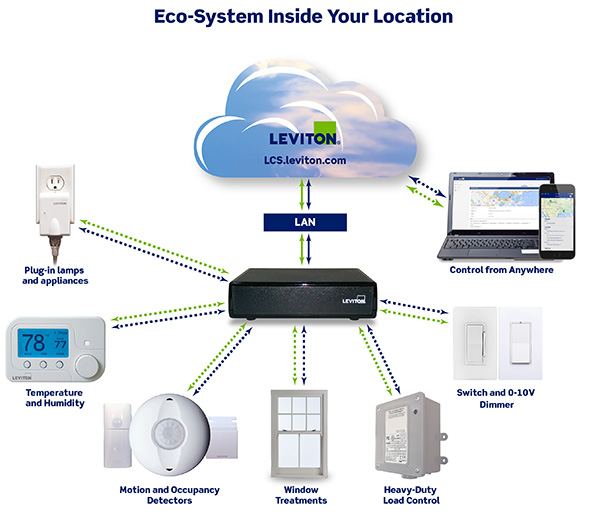

ออกแบบมาเพื่อการควบคุมระบบไฟฟ้า สำนักงานที่มีหลายสาขา เพื่อให้การบริหารและจัดการด้านพลังงานไฟฟ้าอยู่ภายใต้นโยบายเดียวกัน เช่น การเปิดและปิดโคมไฟฟ้า, การเปิดและปรับตั้งอุณหภูมิของเครื่องปรับอากาศ สถานะของประตูหน้าต่าง โดยใช้คอมพิวเตอร์จากสำนักงานใหญ่ควบคุมและตรวจสอบ
|

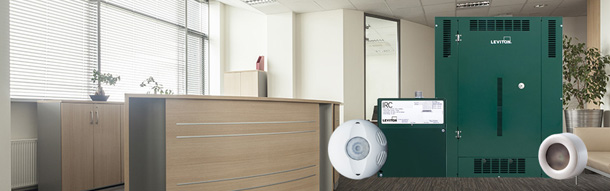

D4000 Dimmer Lighting Control System
|

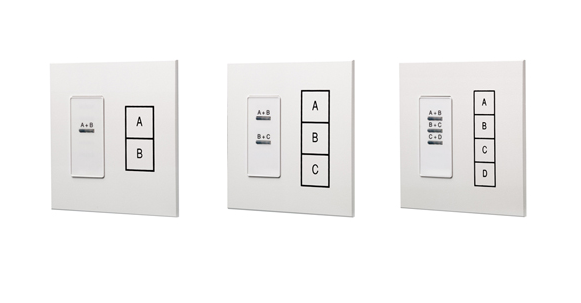

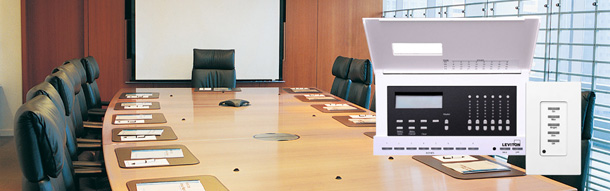

ออกแบบมาเพื่อใช้งานสำหรับ ห้องประชุม อาคารสำนักงาน และ ที่พักอาศัยประเภทคอนโดมิเนียม โดยมีให้เลือกแบบ Dimmer 4 , 6 Channels
|
GREEN-MAX TM Lighting Control System
|
ออกแบบมาเพื่ออาคารสำนักงานขนาดใหญ่ที่ต้องการประหยัดพลังงานไฟฟ้า ด้วยการควบคุมแสงสว่างในพื้นที่ให้เมาะสมกับแสงสว่างจากแสงแดดที่ส่องเข้ามาในอาคาร โดยอัตโนมัติ โดยใช้ Photo Cell เป็นตัวกำหนดวัดค่าแสงสว่างในพื้นที่ เพื่อสั่งปิดโคมไฟฟ้าบางส่วนออก
|

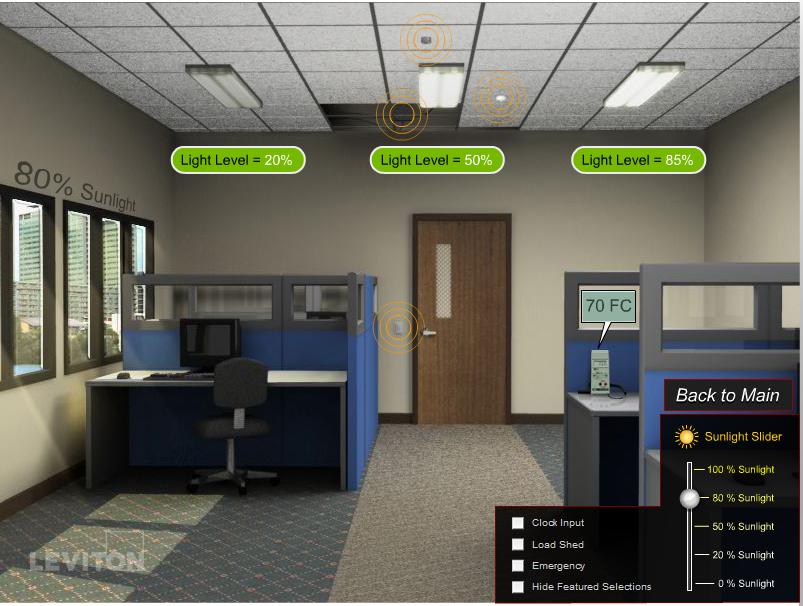

แสดงการวัดแสงแดดที่ส่องเข้าพื้นที่และปรับปิดโคมไฟฟ้าบางส่วน |

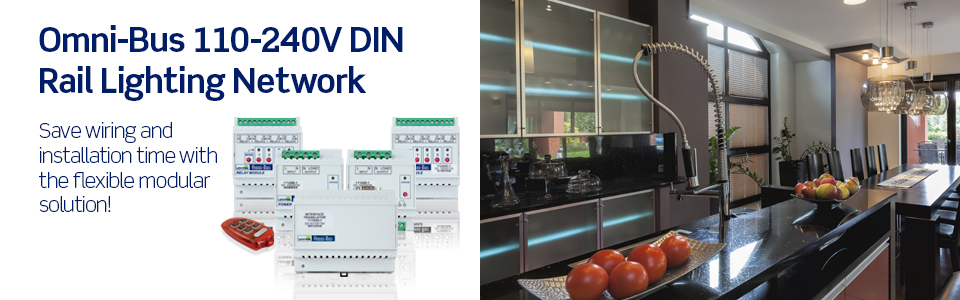

Omni-Bus Lighting Control System
|
ออกแบบมาเพื่อใช้งาน การควบคุมเปิดปิดอุปกรณ์ไฟฟ้า และโคมไฟฟ้า หลายแบบ โดยควบคุมได้ถึง 256 Devices โดยเลือกเป็น ON-OFF relay หรือ Dimmer และ Power ON-OFF ซึ่งระยะทางการเดินสาย Cat6 ได้ไกลถึง 1,000 เมตร สามารถควบคุมระบบไฟฟ้าในบ้านที่พักอาศัย หรือ อาคารที่พักอาศัย ไฟฟ้าทางเดินในแต่ละชั้น ของ Condominium |

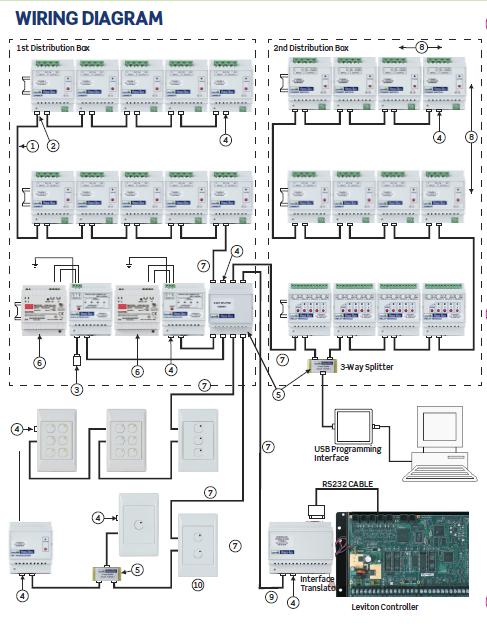

Omni-Bus Wiring Diagram |

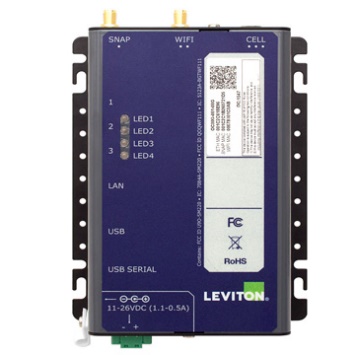

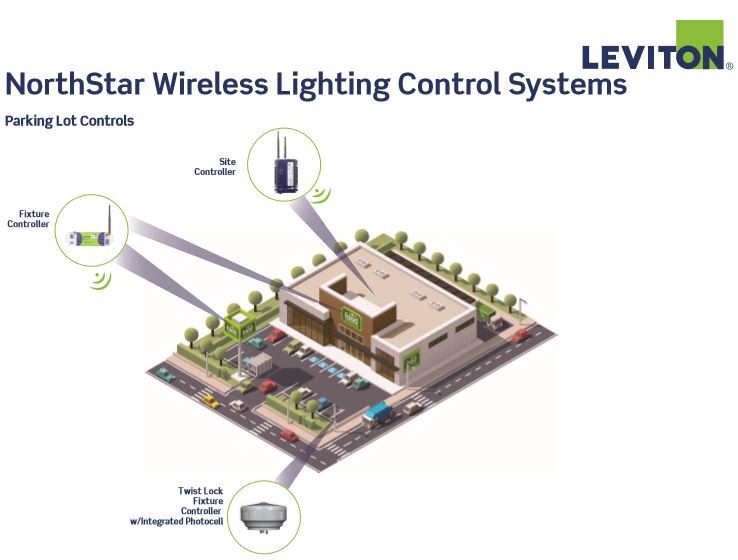

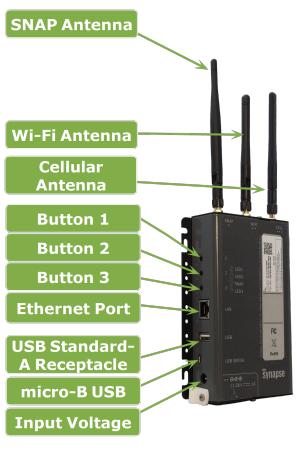

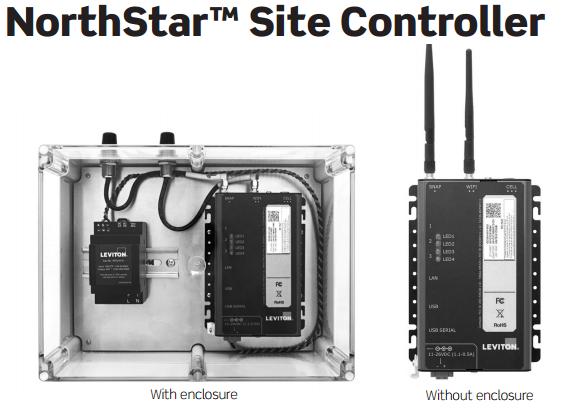

NorthStar – WiFi Lighting Control System |

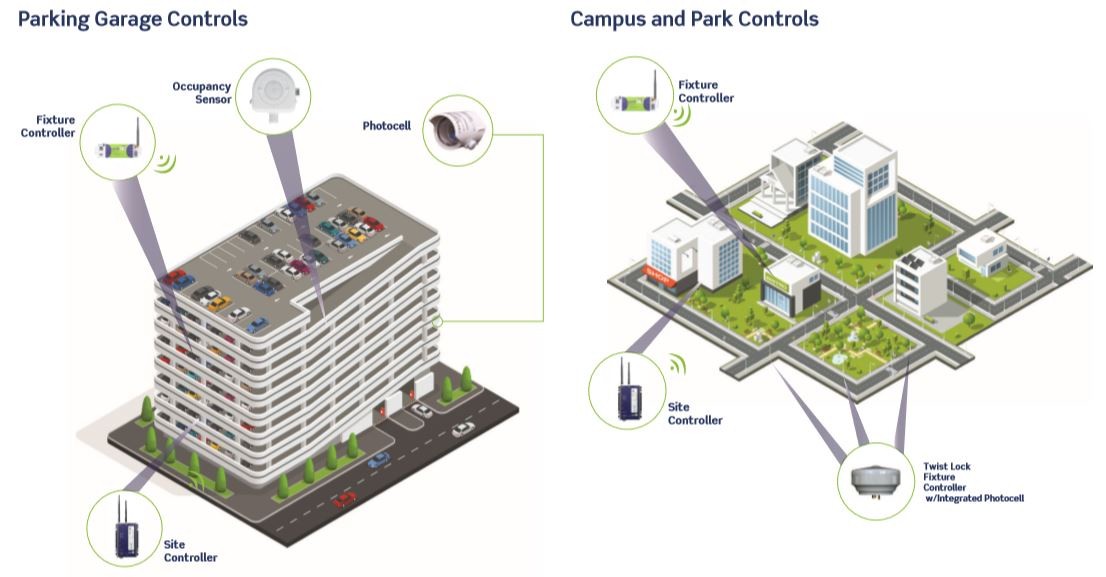

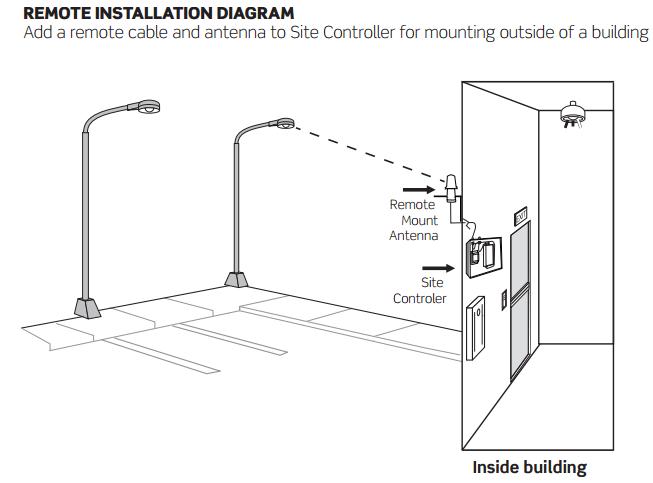

ระบบควบคุมเปิดปิดโคมไฟฟ้าภายนอกอาคาร แบบไร้สาย ประกอบด้วย
|

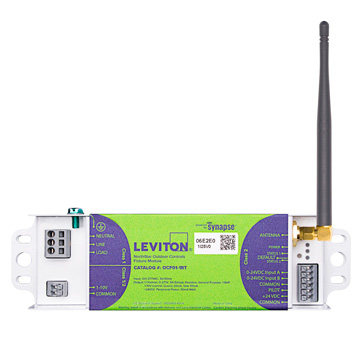

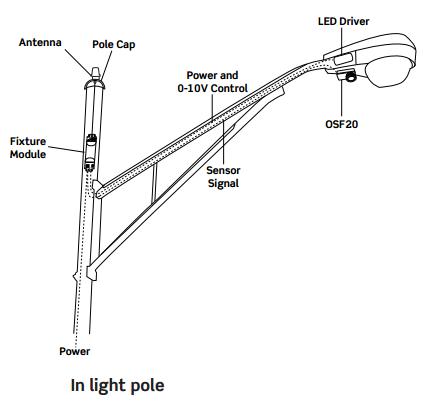

2. Fixture Module ตัวเปิดปิดหรือปรับหรี่โคมไฟฟ้า ขนาด 220VAC 50Hz 5A พร้อมเสาอากาศติดตั้งซ่อนในเสาโคมไฟ หรือในโคมไฟฟ้า
|
|

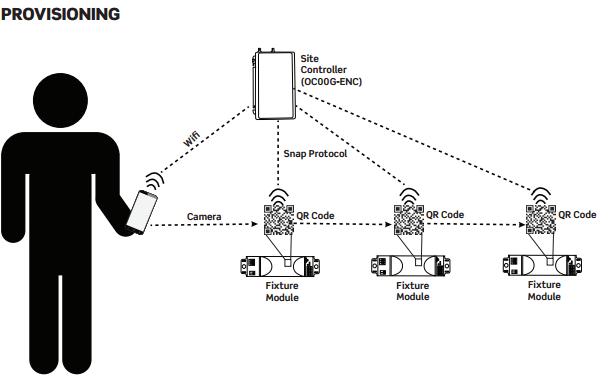

ระบบการติดตั้งและโปรแกรมง่ายและสะดวกด้วย QR Code |
OSF20 Occupancy Sensor ตัวตรวจจับความเคลื่อนไหวในพื้นที่ เพื่อสั่งเปิดโคมไฟฟ้าแบบอัตโนมัติ และจะสั่งปิดไฟหลังจากไม่มีการเคลื่อนไหวในพื้นที่ตามเวลาที่ตั้งไว้ 10-30 นาที ทำให้ประหยัดพลังงาน |

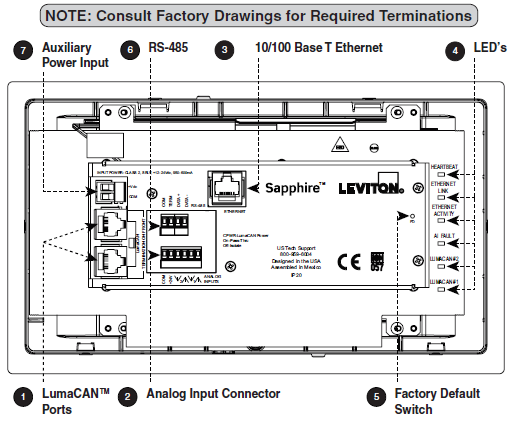

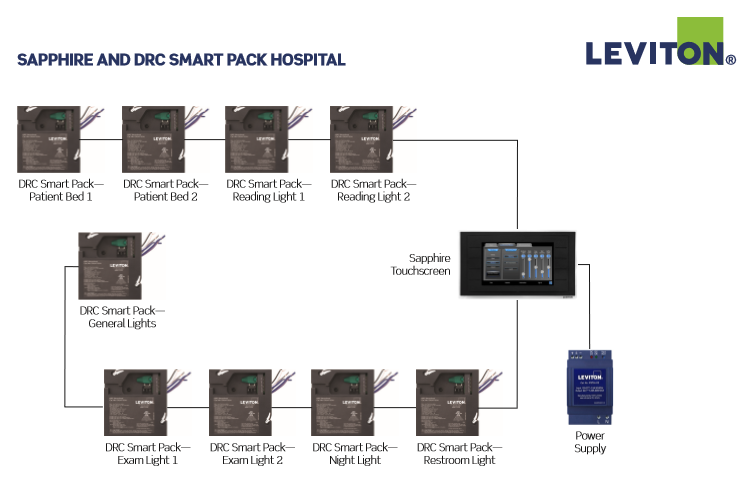

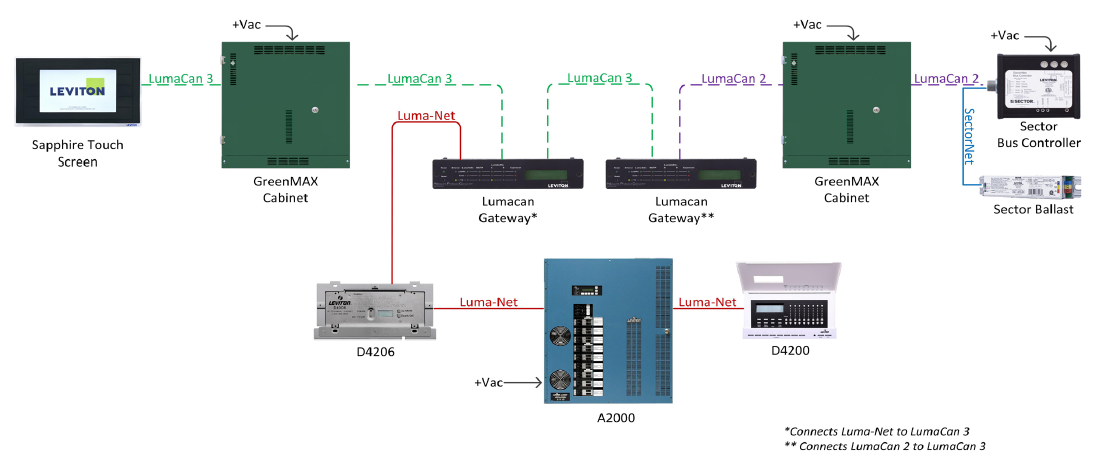

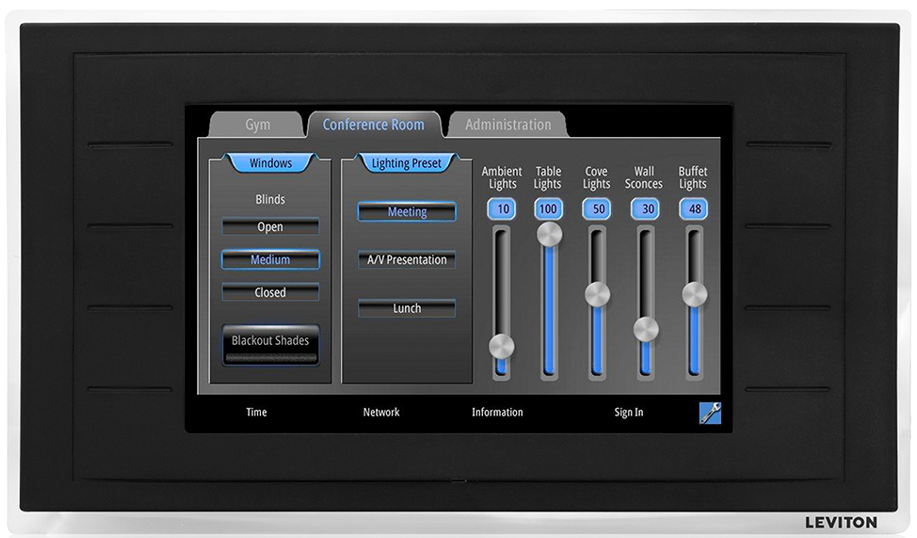

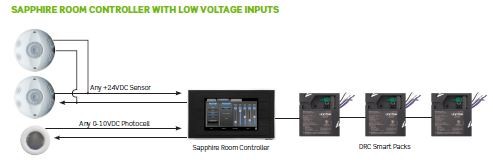

Sapphire – Touch Screen Master Controller เป็นอุปกรณ์ควบคุมอุปกรณ์เปิดปิดโคมไฟฟ้า และควบคุมอุปกรณ์แสงสีเสียง โดยที่จุดเด่นของจอจะแบ่งเป็นโซนในการควบคุม และมีแถบสีแสดงสถานะการเปิดปิดของอุปกรณ์ ใช้ในงานประหยัดพลังงานและควบคุมอุปกรณ์ในห้องประชุม ห้องเรียน และควบคุมการเปิดปิดอุกรณ์ไฟฟ้าและเครื่องเสียงในพื้นที่ส่วนกลางของอาคาร โรงแรม และคอนโด หรือ โรงงานอุตสาหกรรม ที่ต้องการเชื่อมต่อการควบคุมจากส่วนกลาง Building Management
การเชื่อมต่อจะแบ่งการต่อควบคุมอุปกรณ์ได้ 3 ส่วน คือ
Lighting Control Solution
Energy Management Control Solution

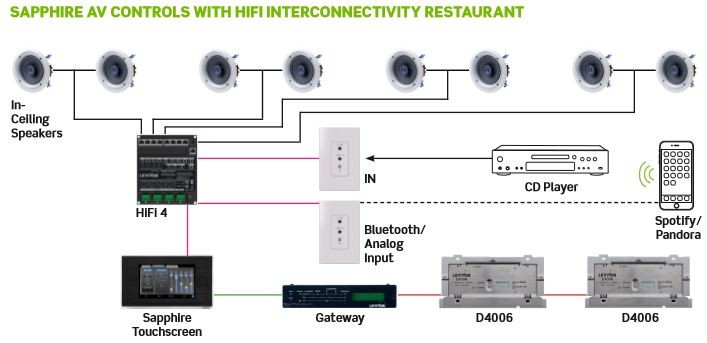

HiFi Stereo Distribution 4 Zones & Lighting Control
Classroom AV Control Solution
Industrial Lighting Control Solution

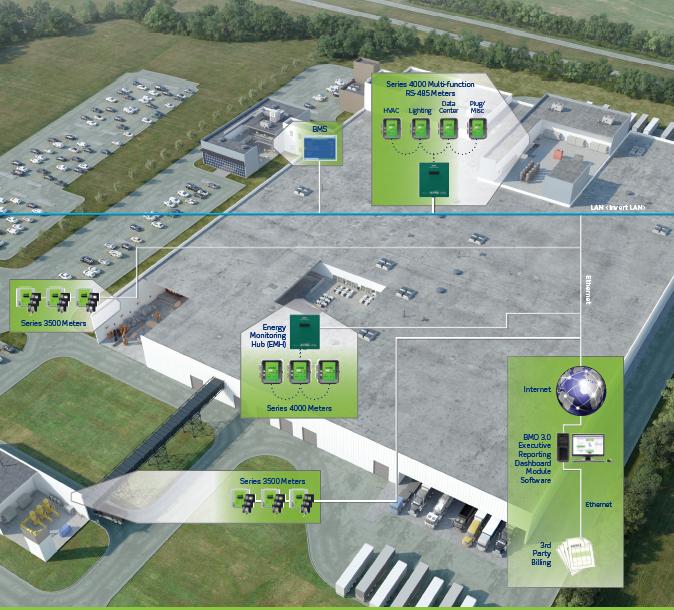

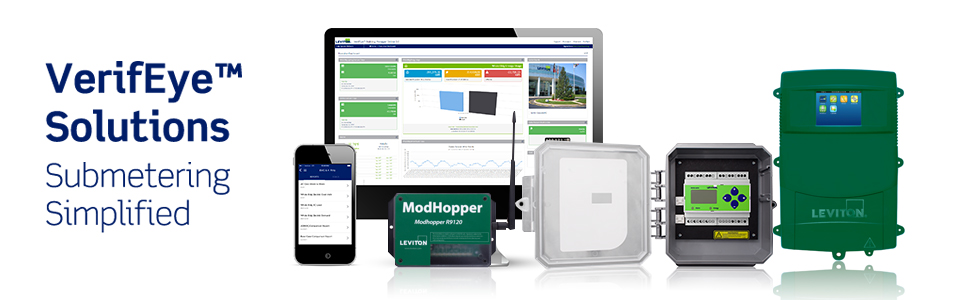

VerifEye TM Submetering System
|
||||||||||||||||||||||

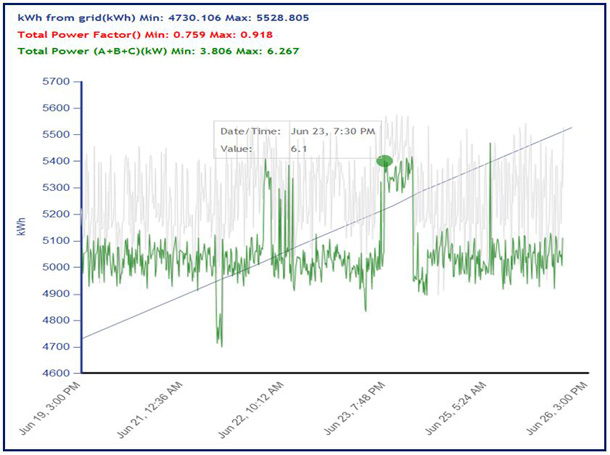

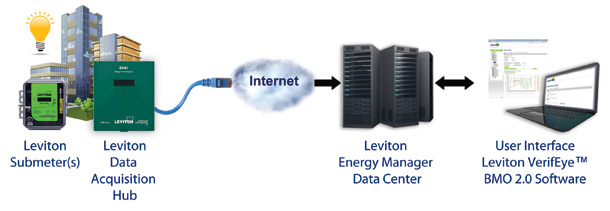

การตรวจวัดค่าพลังงานไฟฟ้า ในแต่ละช่วงเวลามีความสำคัญเป็นอย่างยิ่งต่อโรงงานอุตสาหกรรม โดยเฉพาะอาคาร หรือโรงงานขนาดใหญ่ ที่มีปริมาณการใช้ไฟฟ้าสูงในแต่ละช่วงเวลา ของแต่ละวัน โดยมิเตอร์จะวัดค่าพลังงานไฟฟ้าแล้วส่งข้อมูลเข้าคอมพิวเตอร์ส่วนกลางเพื่อบันทึก และจัดทำรายงานในรูปแบบกราฟพลังงานในแต่ละช่วงเวลา ทำให้เจ้าหน้าที่สามารถวางแผนการเปิดปิดโหลดไฟฟ้าในแต่ละช่วงเวลาให้ลดลงได้
|
||||||||||||||||||||||

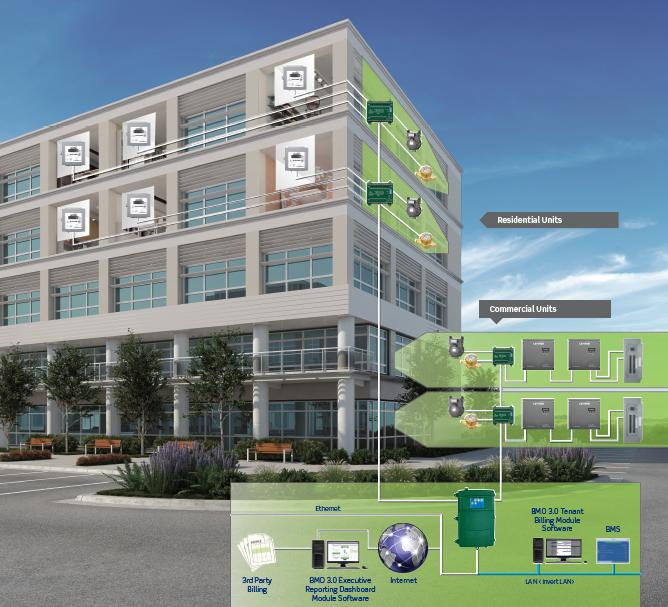

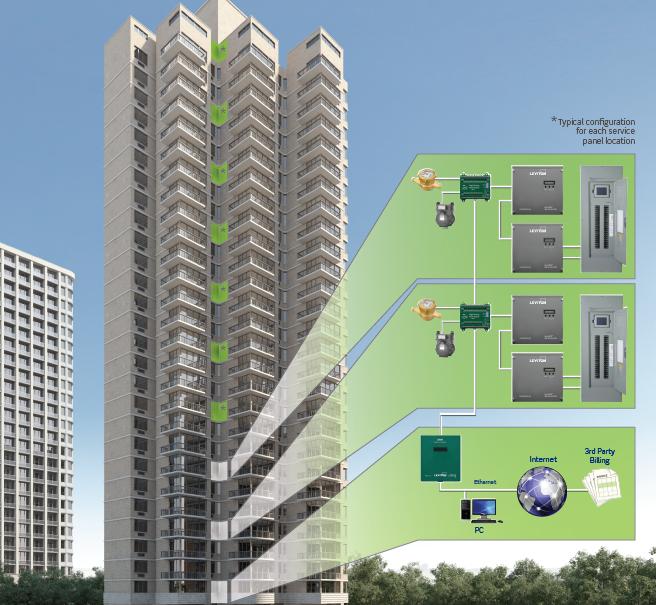

Apartment & Office Building Submetering System
|
||||||||||||||||||||||

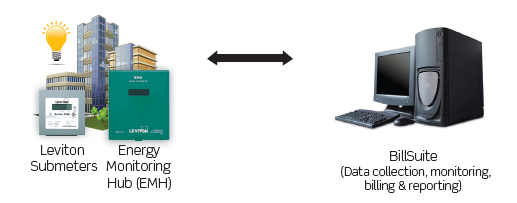

BillSuite โปรแกรมคำนวณเก็บค่าไฟฟ้า สำหรับอาคารสำนักงาน |
||||||||||||||||||||||

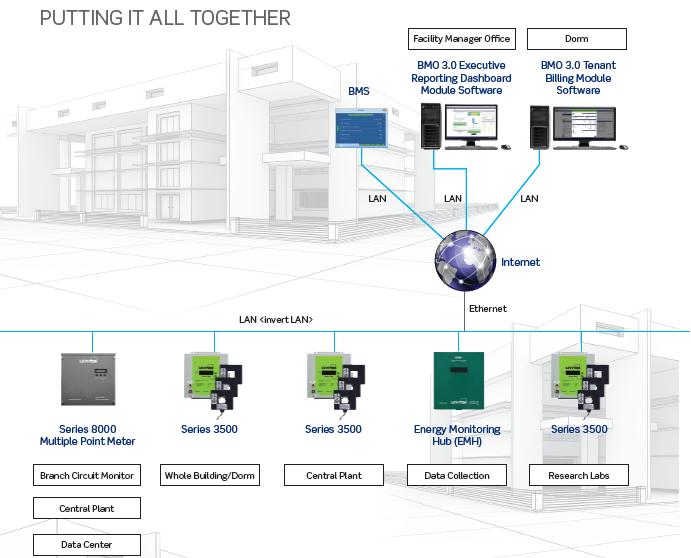

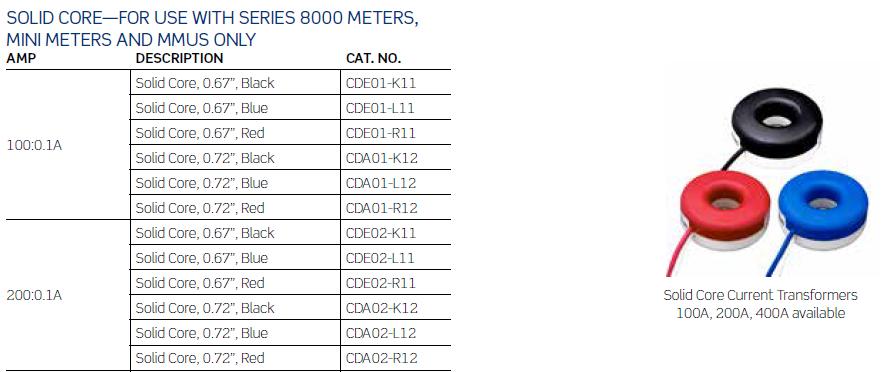

Building Submetering System
|
||||||||||||||||||||||

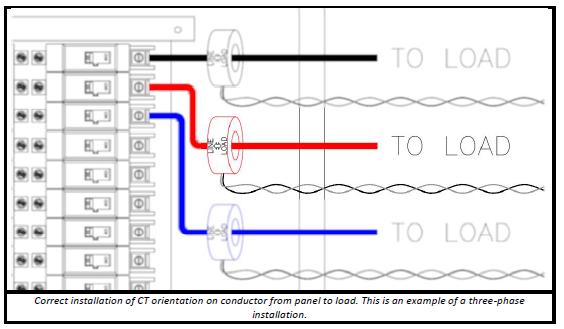

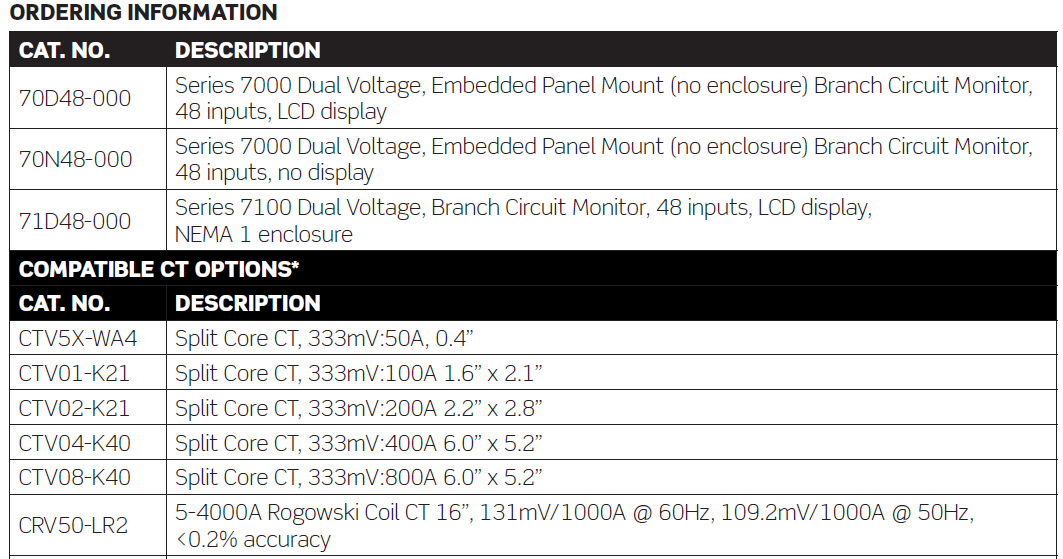

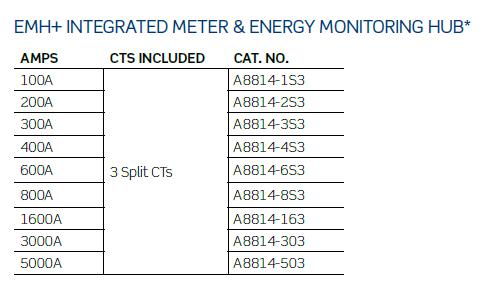

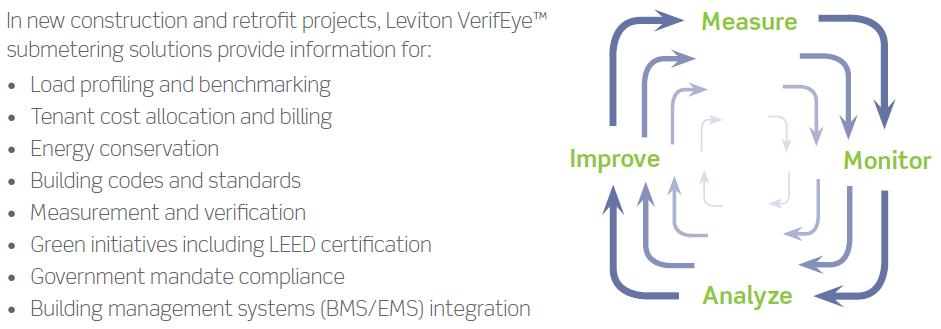

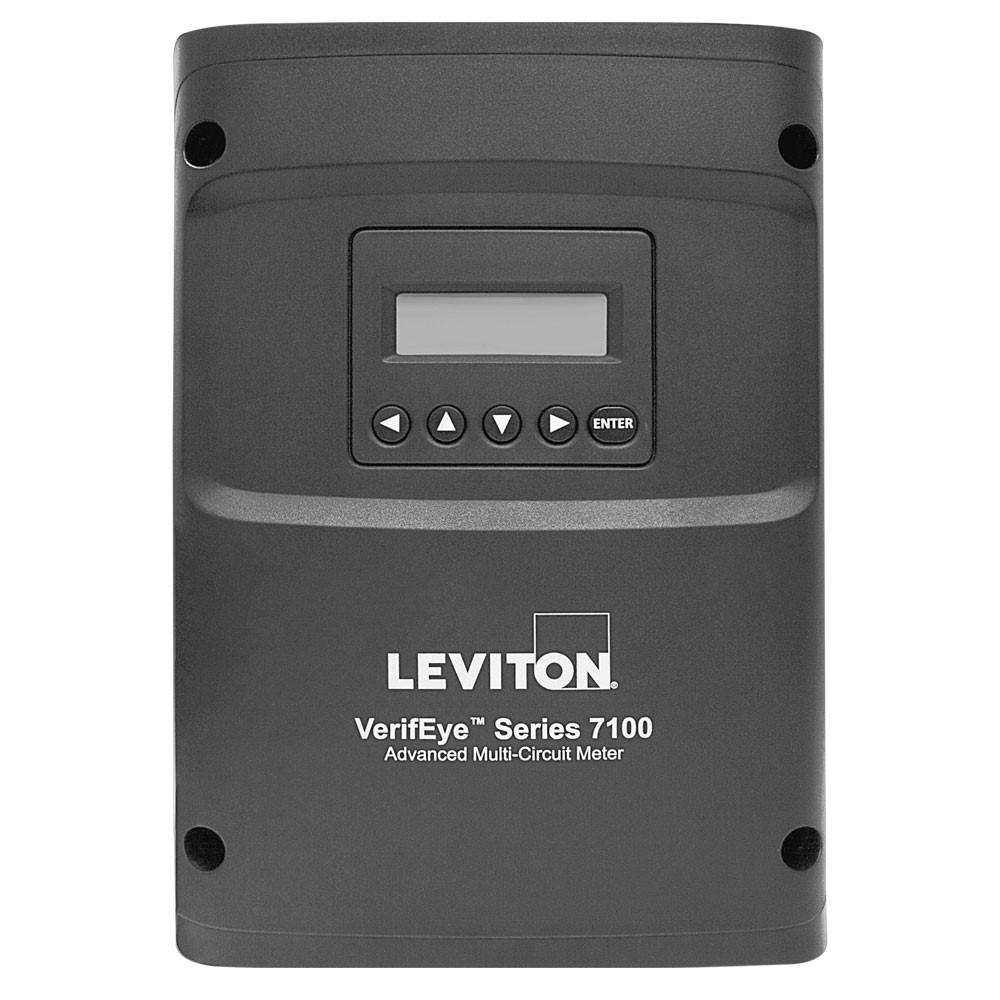

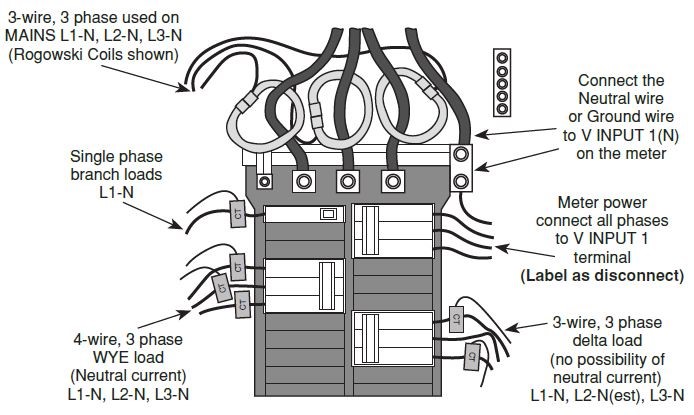

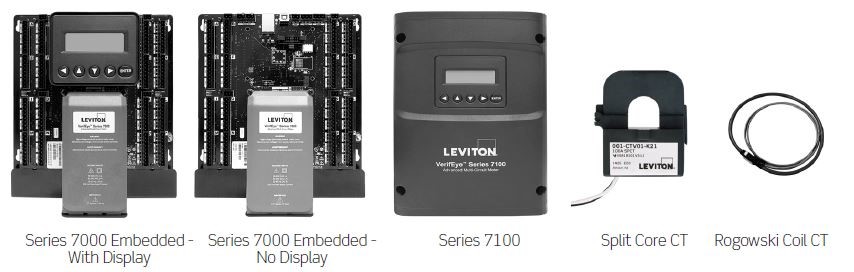

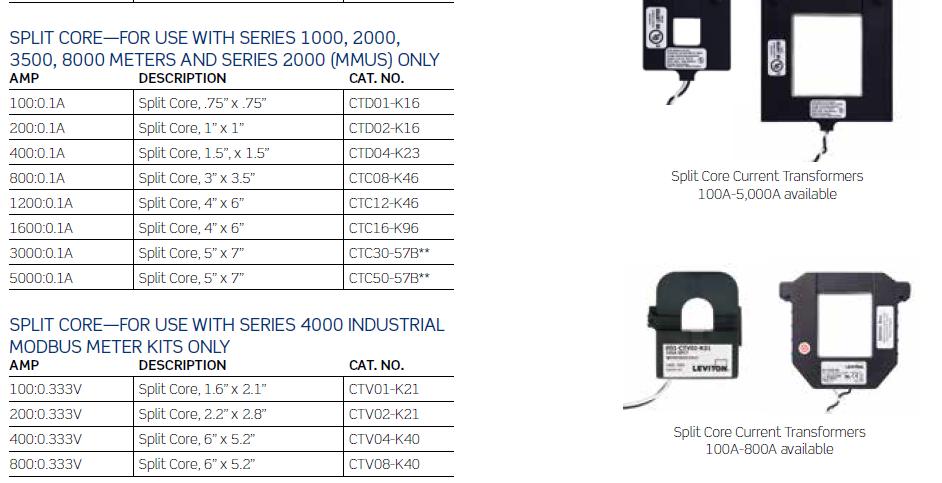

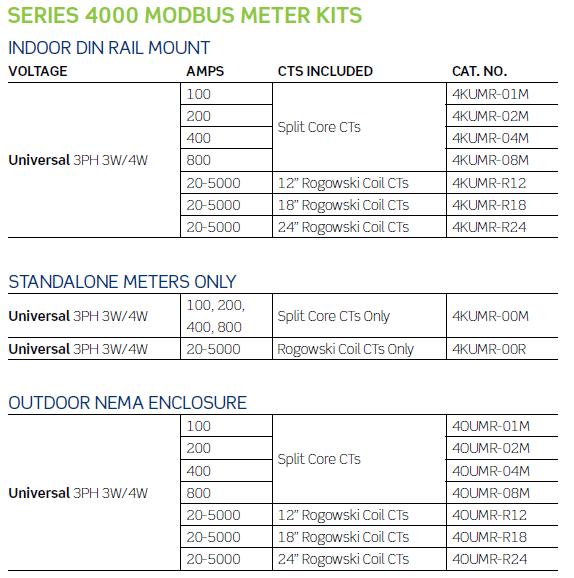

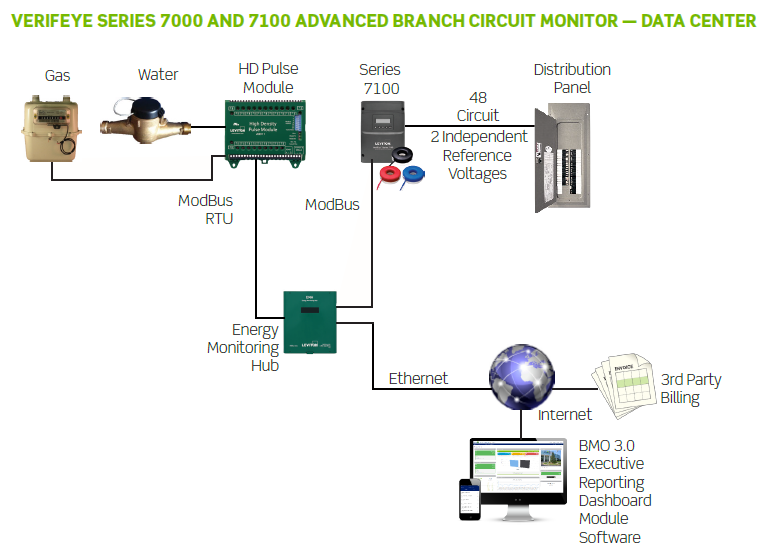

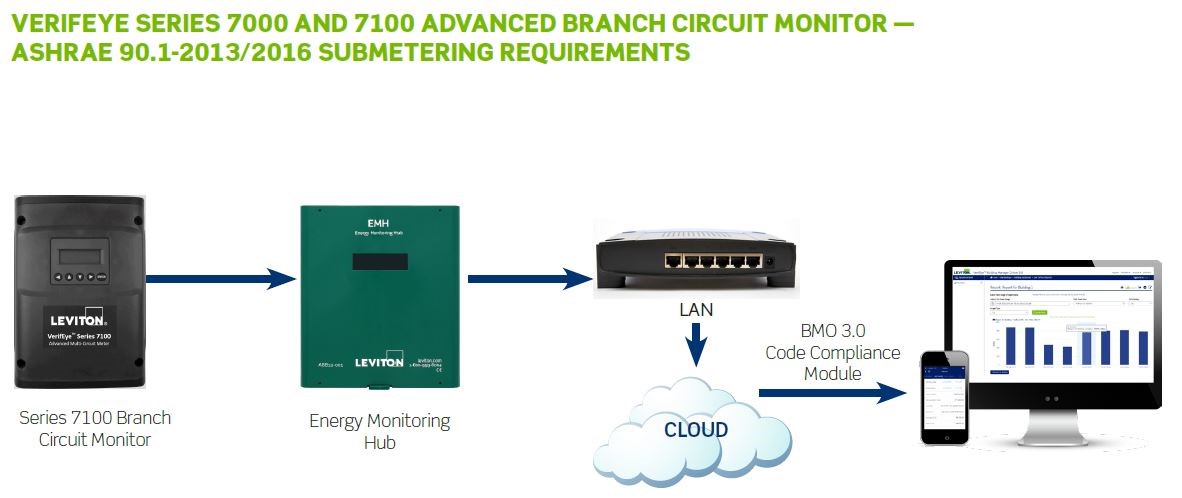

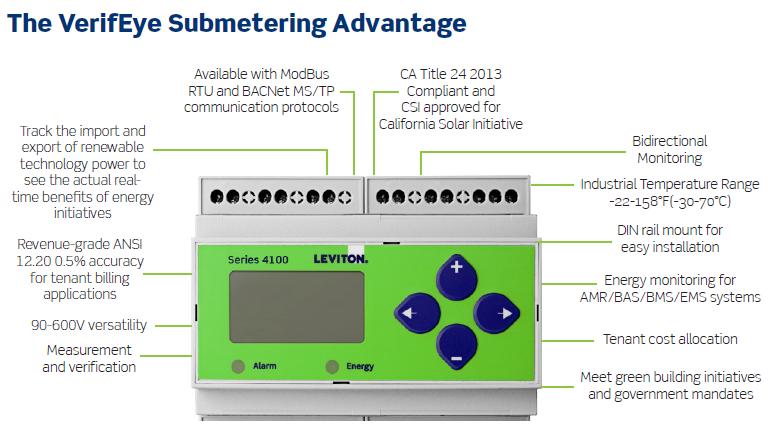

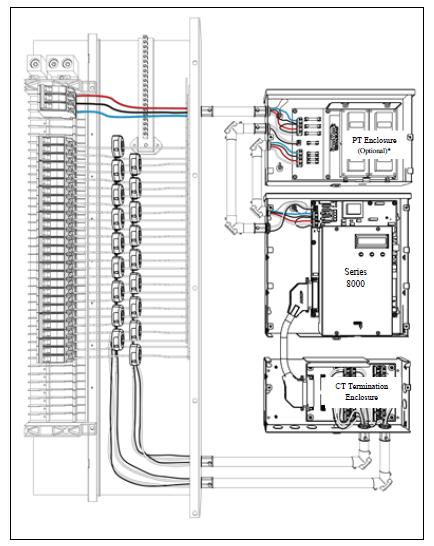

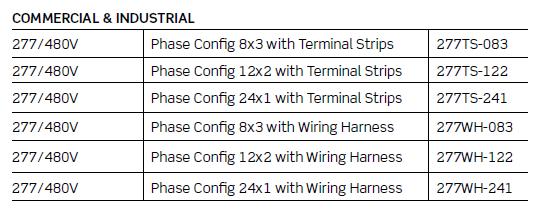

VerifEye™ Series 7100 48 Circuit Advanced Branch Circuit Monitor 71D48-000 Sub-Metering 48 Circuits เป็นมิเตอร์สำหรับวัดค่าพลังงานไฟฟ้า เพื่องานประหยัดพลังงาน โดยส่งค่าเข้าสู่ Cloud และอ่านค่าทาง Computer ผ่าน Website หรือ App on Mobile สามารถวัดค่าพลังงานไฟฟ้าได้สูงสุด 48 Circuits ที่ 1 Phase หรือ 3 Phase ที่กระแสไฟฟ้าตั้งแต่ 0-4,000A. ขึ้นอยู่กับขนาด CT. The VerifEye™ Series 7000 and 7100 Advanced Branch Circuit Monitor is a cost-effective solution for electrical load management. The Series 7000 and 7100 platform is ideal for high density, branch circuit monitoring applications in both new construction and retrofit applications. The Series 7000 and 7100 monitors up to 48 branch circuits with one single meter board.
MEASURED PARAMETERS
|
||||||||||||||||||||||

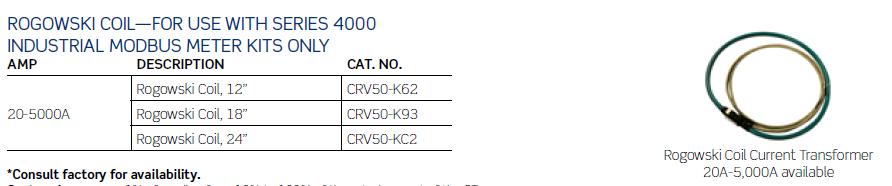

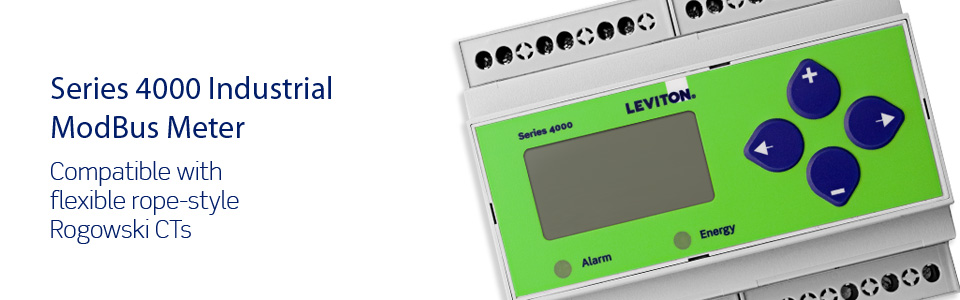

Industrials Submetering System
|
||||||||||||||||||||||

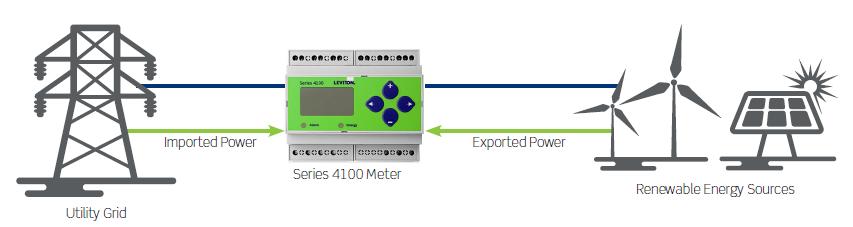

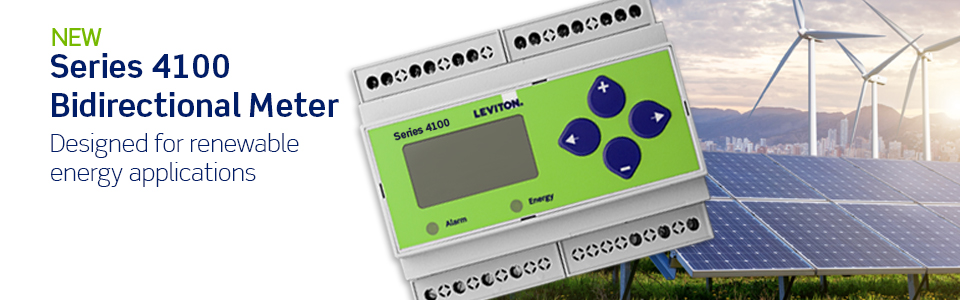

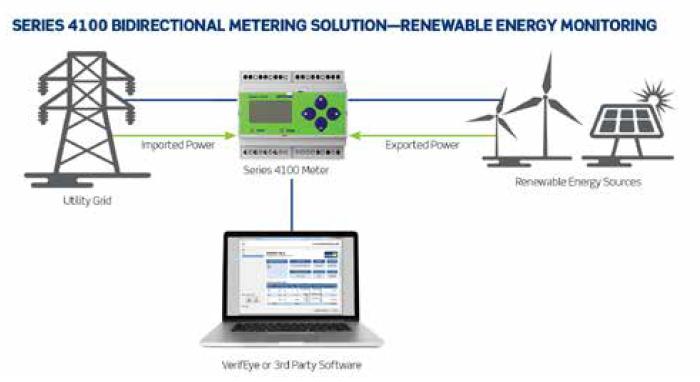

Bidirectional Submetering System
|
||||||||||||||||||||||
Building Residential & Office |
||||||||||||||||||||||
Office & Residential Units
|
||||||||||||||||||||||

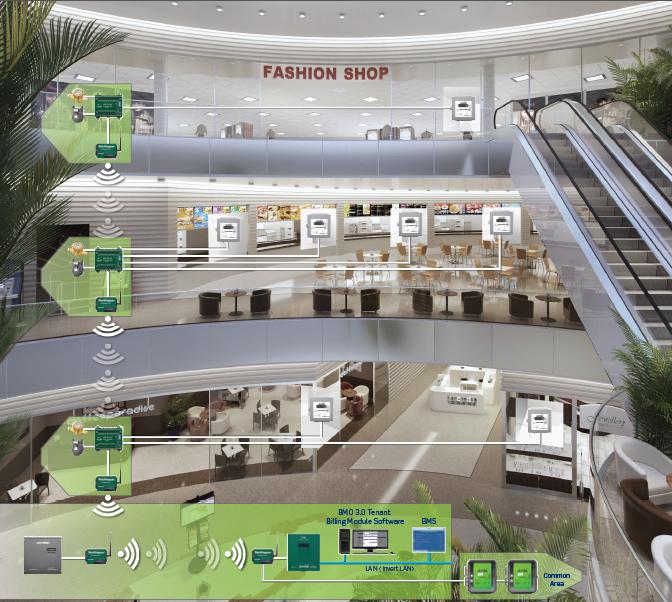

Shopping Mall Units
|
||||||||||||||||||||||

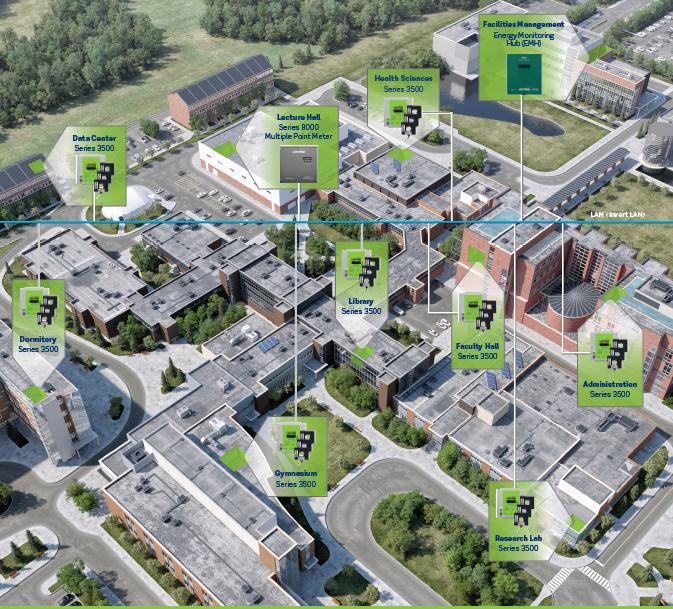

University Building Units
|
||||||||||||||||||||||
Industrial Units
|
||||||||||||||||||||||
