HOTEL

Room Control

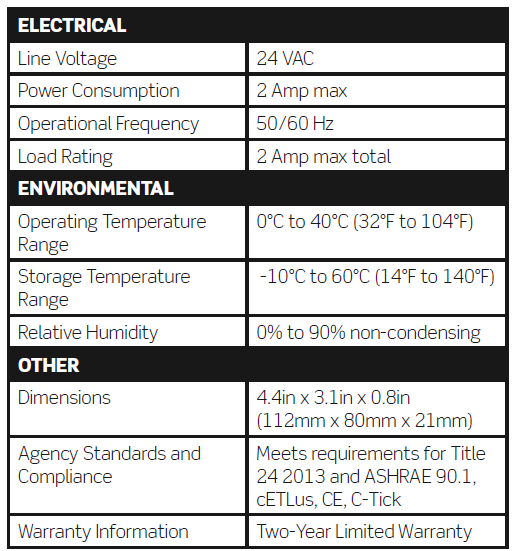

TECHNICAL DATA

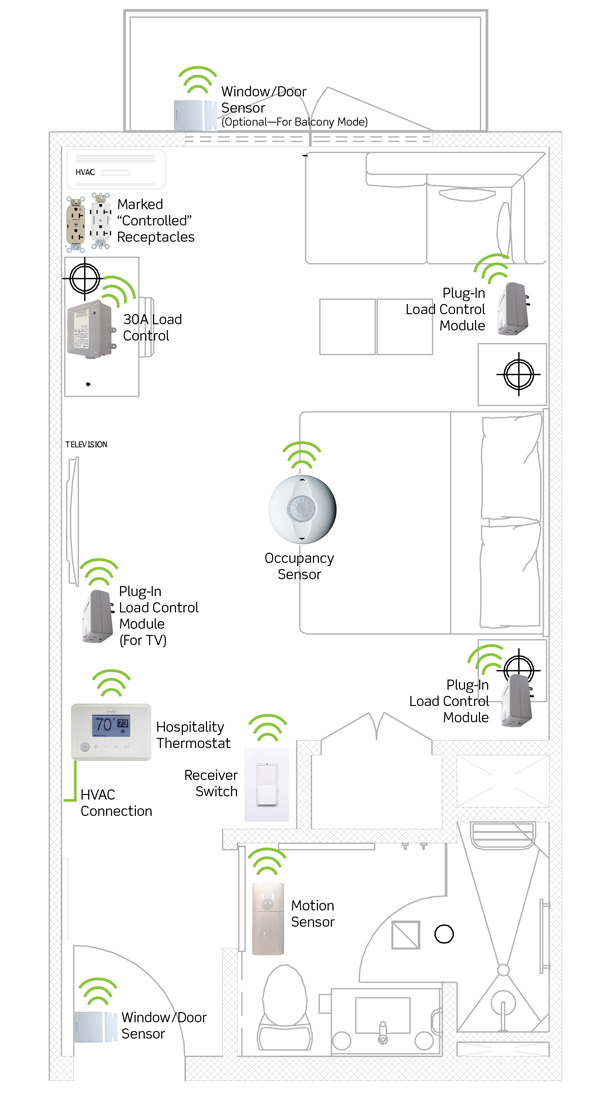

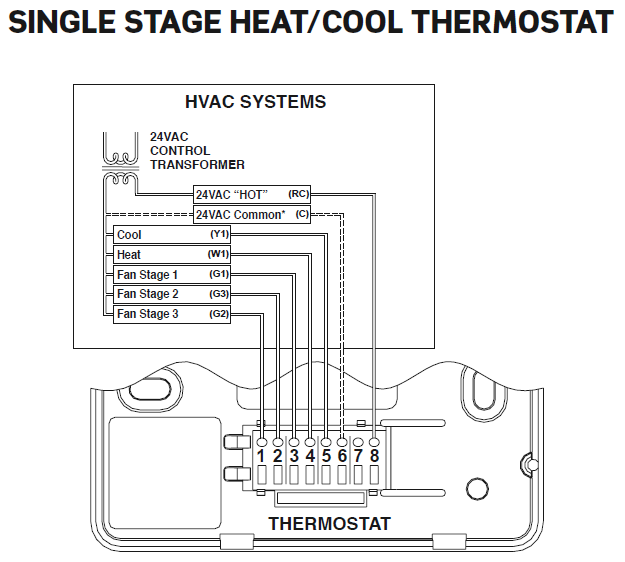

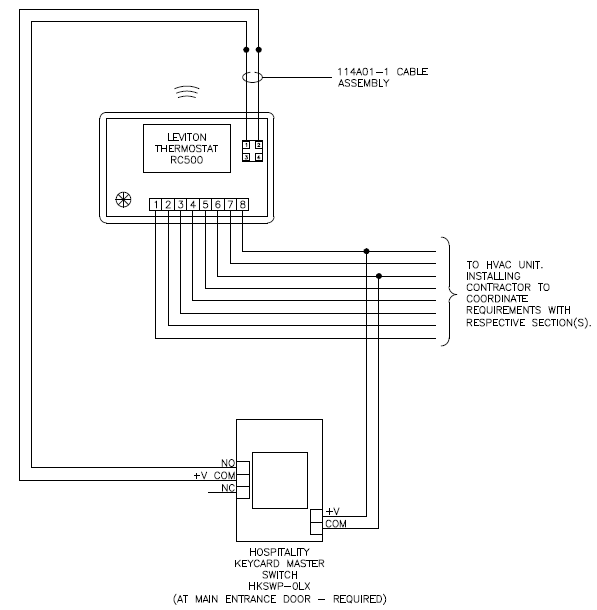

รูปแสดง การควบคุมด้วย KEY CARD MASTER SWITCH เพื่อเปิดเครื่องปรับอากาศ THERMOSTAT RC500

DOWNLOAD

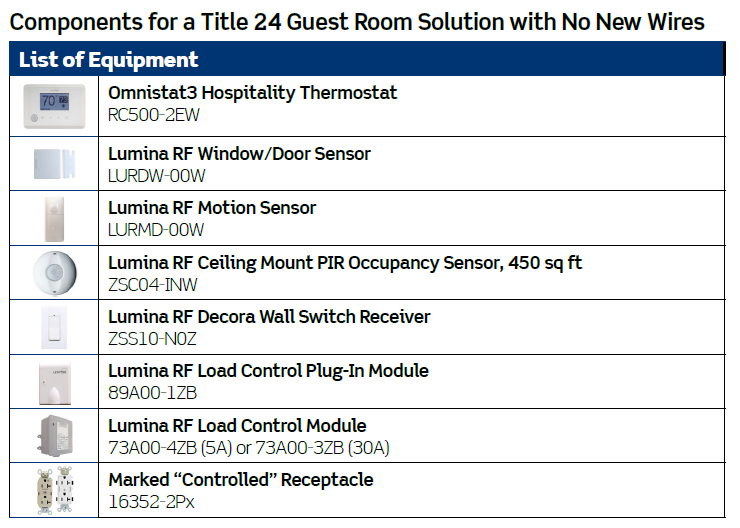

1. RC500 – Thermostat Data Sheet
2. ZSC15 – Occupancy Sensor Data Sheet
3. LURMD – Motion Sensor
4. LURDW – RF Door Sensor
5. 73A00 – RF Load Control 30A
6. ZSS10 – RF ON-OFF Switch
7. HKSWP – Key Card Switch

HOTEL – Hallway Lighting Control

การควบคุมการเปิดปิดโคมไฟฟ้าบริเวณโถงทางเดิน ในแต่ละชั้น ของโรงแรมหรือคอนโด สามารถนำตัวตรวจจับความเคลื่อนไหว PIR Occupancy Sensor มาใช้ตรวจจับความเคลื่อนไหวบริเวณโถงทางเดิน โดยจะสั่งเปิดโคมไฟฟ้าทันทีเมื่อเดินเข้าบริเวณทางเดินโดยมีตัวตรวจจับความเคลื่อนไหวเป็นตัวสั่งเปิดไฟ หรือเมื่อผู้อาศัยอาศัยเดินออกจากห้อง  ซึ่งผู้ใช้สามารถกดสวิตช์เปิดเองได้ แต่จะดับลงเมื่อไม่มีการเคลื่อนไหว

ตัวควบคุมการเปิดหรือปิดและปรับหรี่โคมไฟฟ้า IRC สามารถรับสัญญาณ Emergency Input กรณีไฟไหม้หรือฉุกเฉินเพื่อสั่งเปิดไฟ หรือ Clock Signal

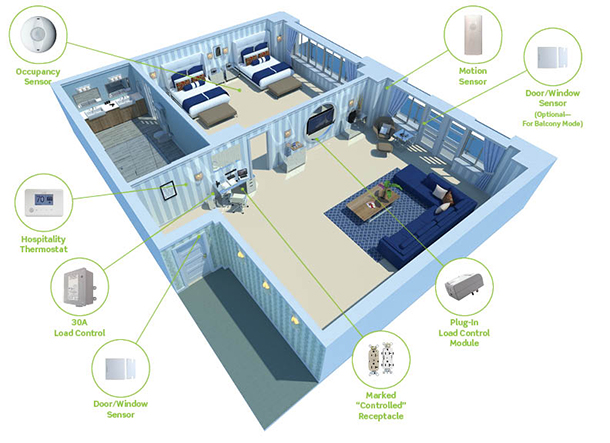

Hotel Solution

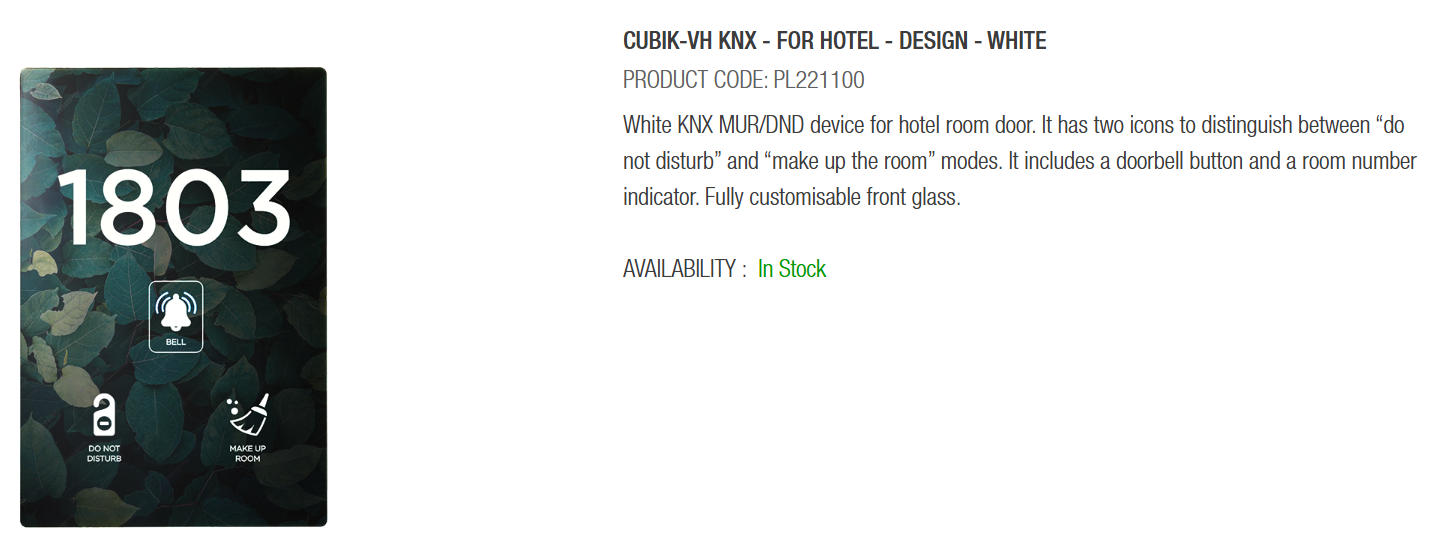

1. แผงแสดงเลขห้องพัก พร้อมปุ่มกด Door Bell และ ไฟแสดง DO NOT DISTURB และ MAKE UP ROOM

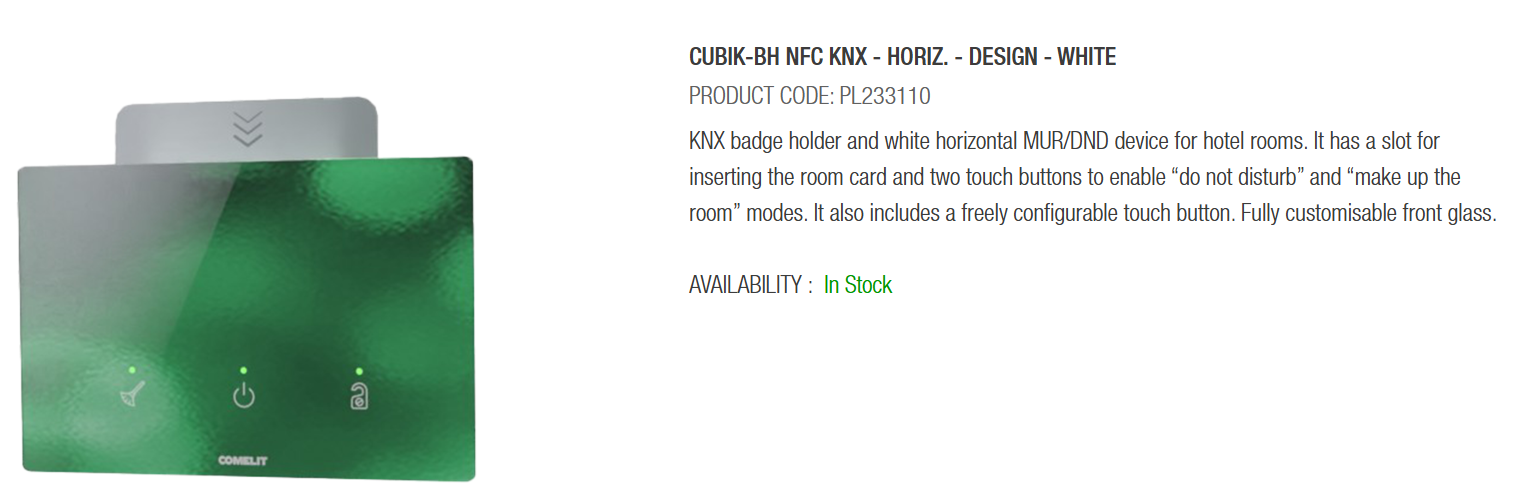

2. แผงเสียบ CARD ในห้องพัก พร้อมปุ่มกดแจ้ง DO NOT DISTURB , MAKE UP ROOM และ SERVICE

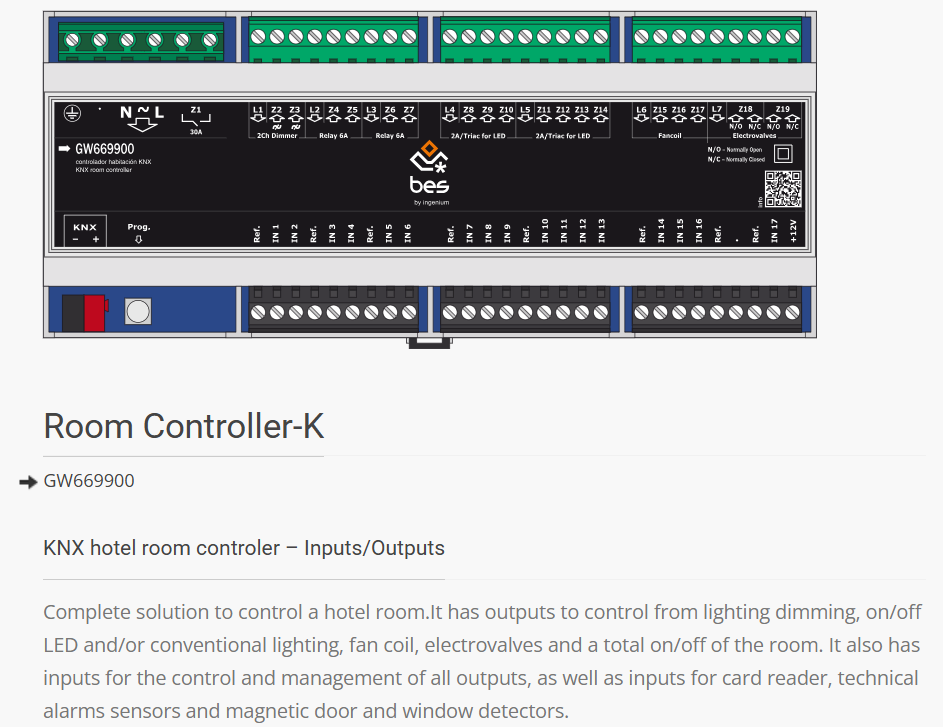

3. Room Controller ตัวควบคุมระบบไฟฟ้าภายในห้องพัก  แสงสว่าง  ปลั๊กไฟฟ้า  หม่านไฟฟ้า  เครื่องปรับอากาศ พร้อมการควบคุมแบบประหยัดพลังงานเครื่องปรับอากาศ

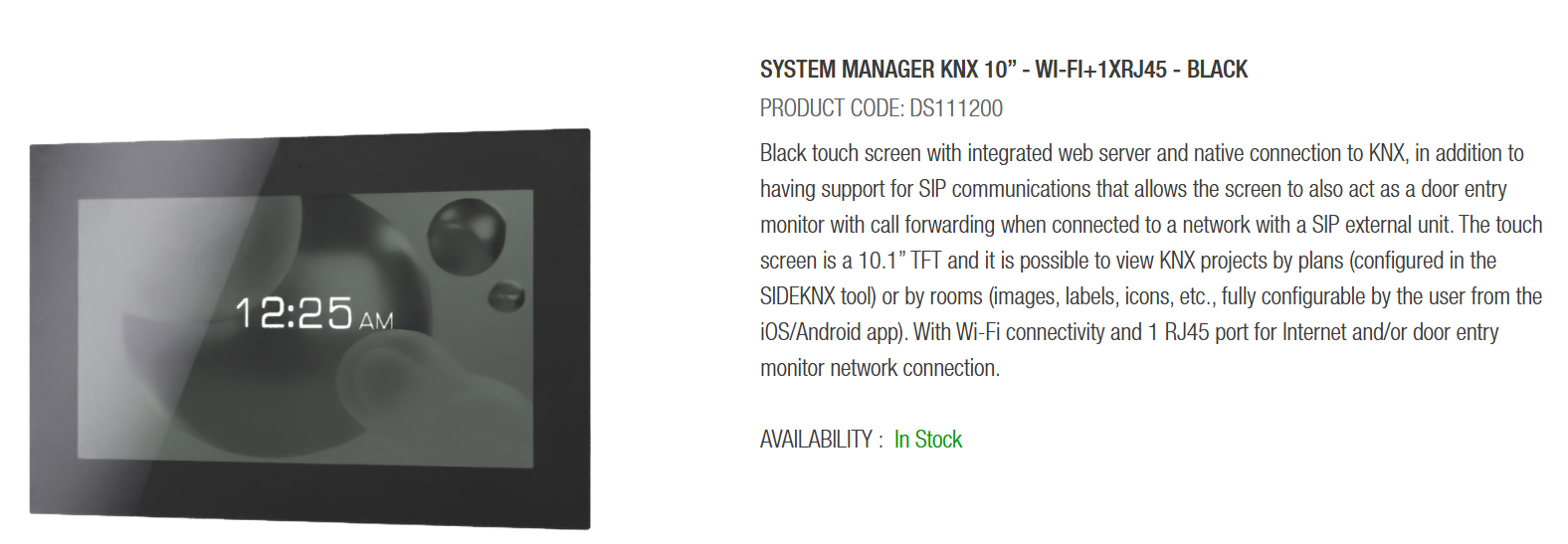

4. 10 INCH TOUCH SCREEN SYSTEM MANAGER แผงแสดงสถานะ การแจ้ง MAKE UP ROOM, DO NOT DISTURB, SERVICE และ ควบคุมสั่งงานอุปกรณ์ไฟฟ้า  ของแต่ละห้องพัก

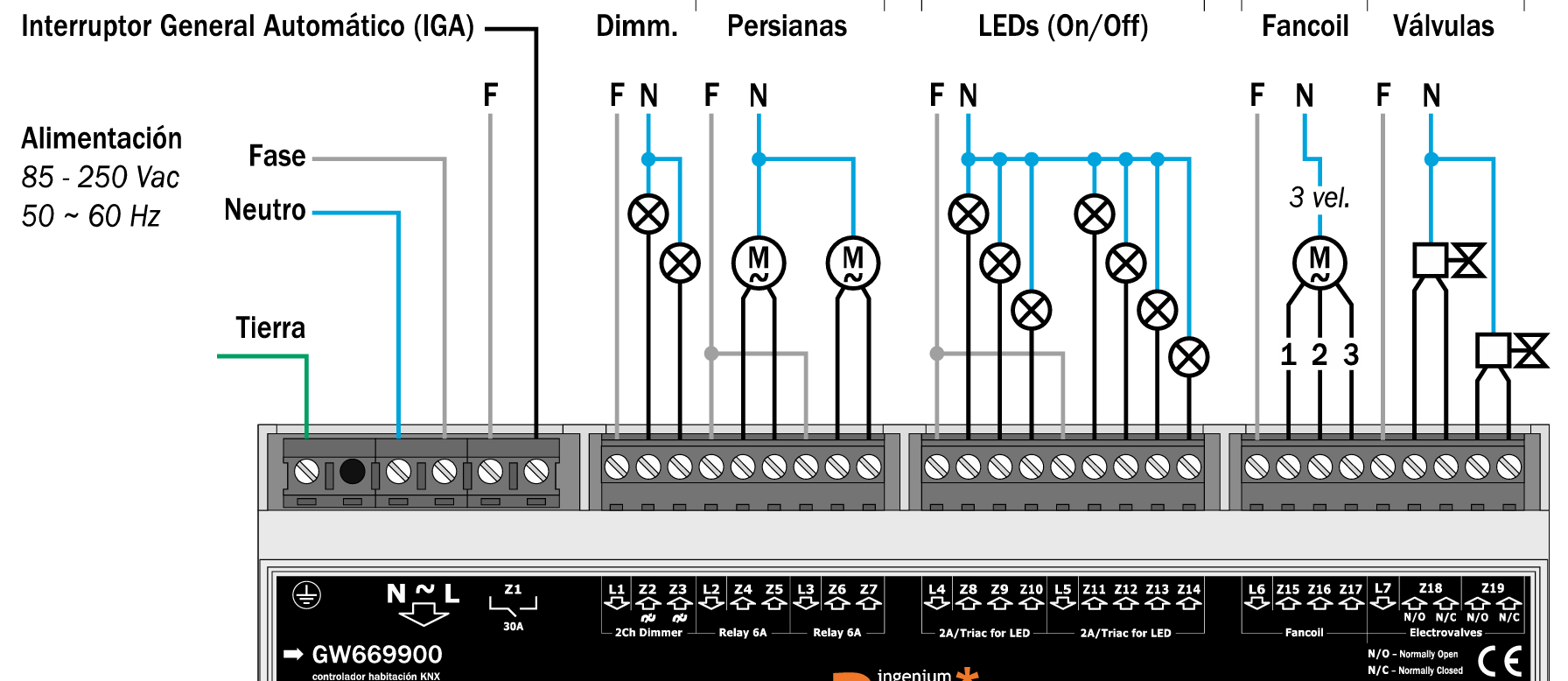

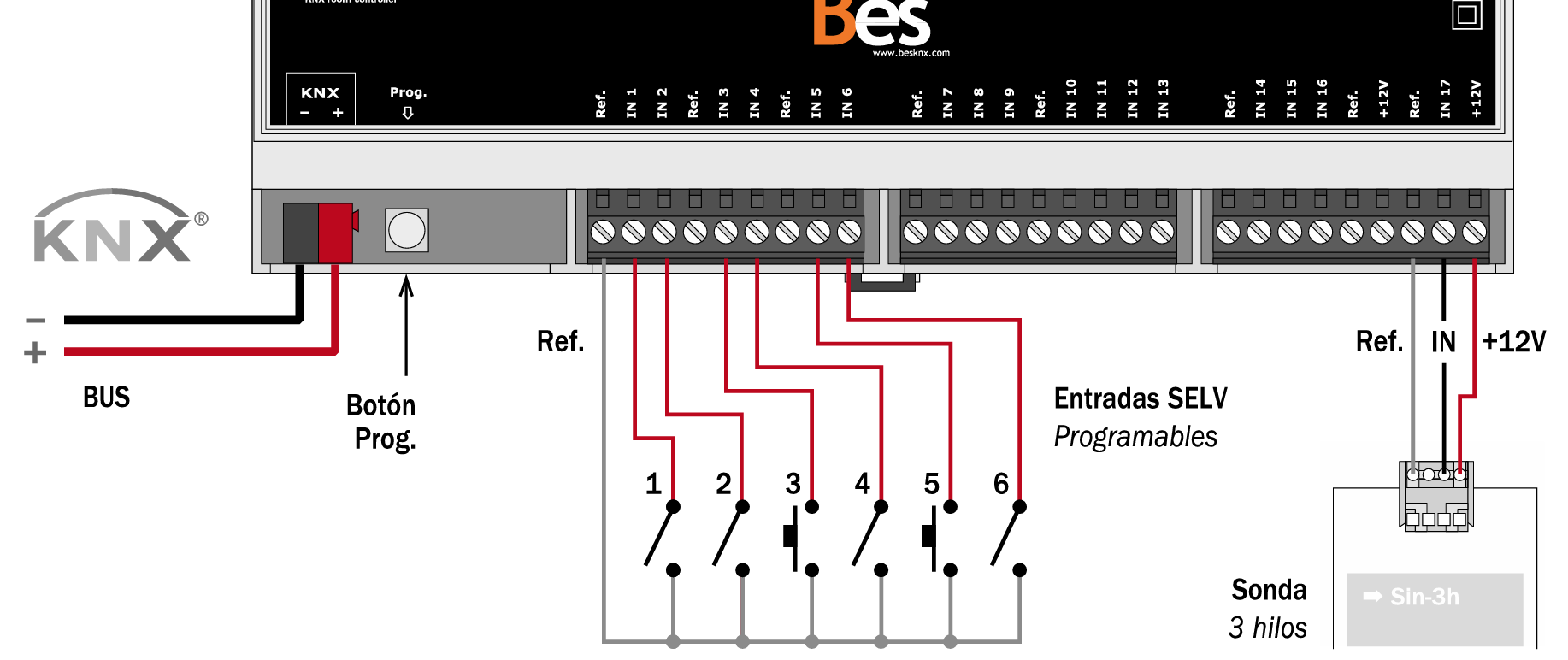

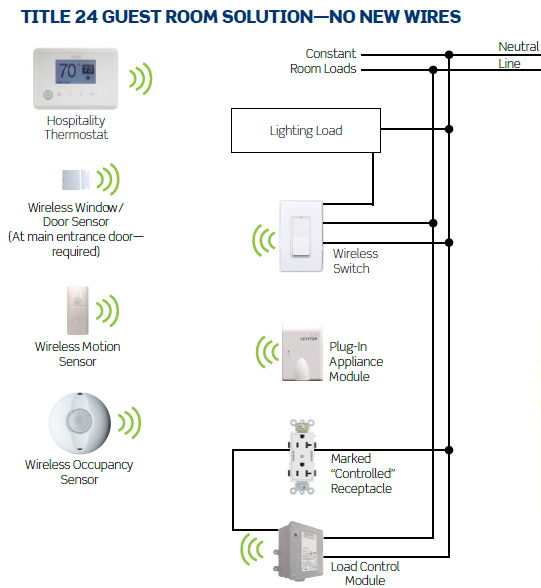

WIRING DIAGRAM

ENERGY SAVING FUNCTIONS

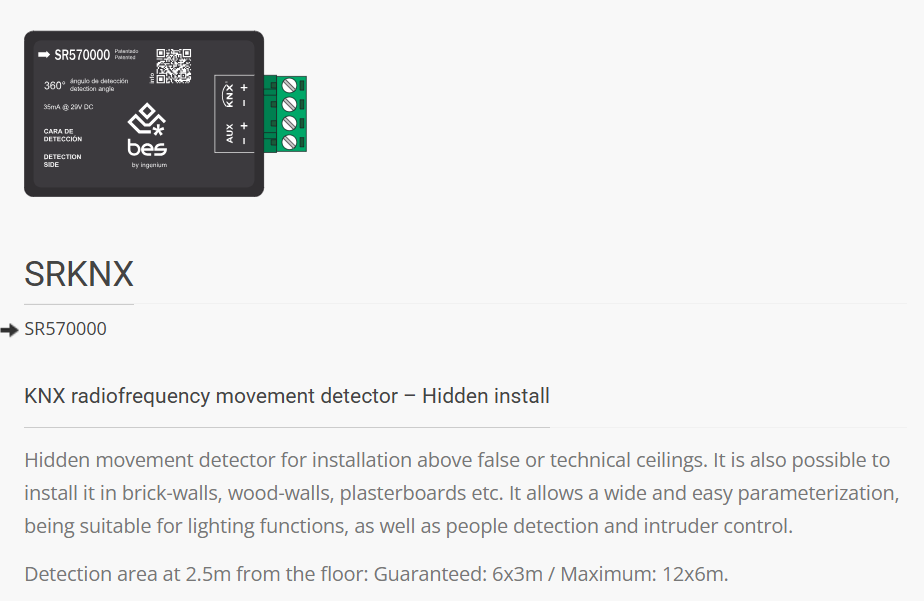

1. KNX Radiofrequency Movement Detector อุปกรณ์ตรวจจับการเคลื่อนไหวภายในห้องพัก โดยจะสั่งงานเครื่องปรับอากาศภายในห้อง ให้เปลี่ยนการปรับอุณหภูมิจากที่ปรับตั้ง ไปเป็นอุณภูมิ SET BACK ที่ต้องการประหยัดพลังงาน เมื่อเปิดเครื่องปรับอากาศโดยไม่มีผู้อยู่อาศัยภายในห้อง

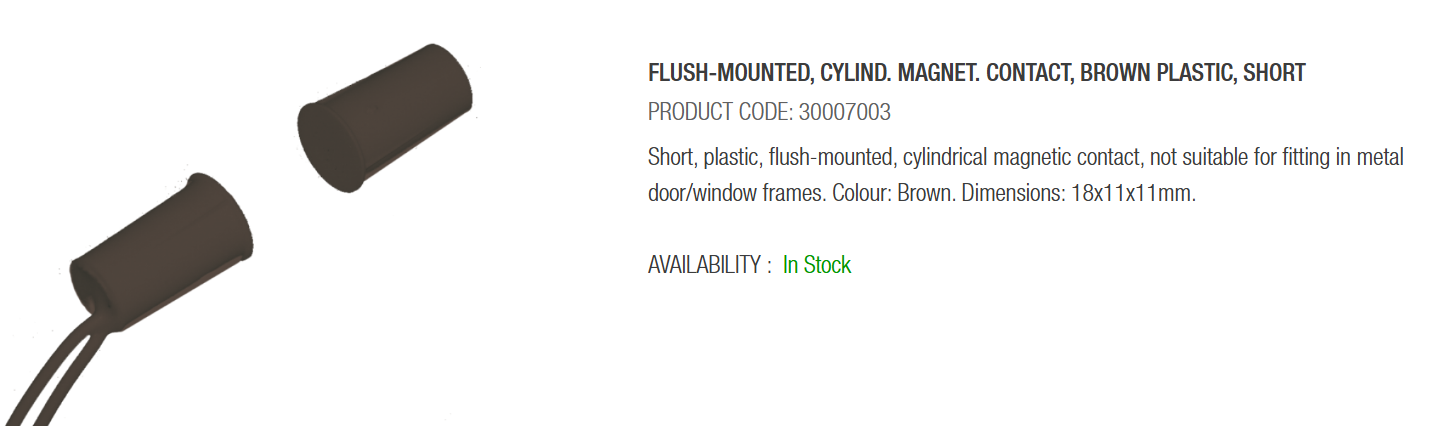

2. Magnetic Contact อุปกรณ์ตรวจจับการเปิดหน้าต่างภายในห้องพัก โดยจะสั่งงานเครื่องปรับอากาศภายในห้อง ให้เปลี่ยนการปรับอุณหภูมิจากที่ปรับตั้ง ไปเป็นอุณภูมิ SET BACK ที่ต้องการประหยัดพลังงาน เมื่อเปิดเครื่องปรับอากาศโดยเปิดหน้าต่างห้องพักทิ้งไว้
