Fire Detection and Voice Evacuation Systems by Comelit – ITALY

Fire Detection and Voice Evacuation Systems by Comelit – ITALY

Comelit – Italy เป็นผู้ผลิตสินค้าระบบรักษาความปลอดภัยมานานกว่า 62 ปี โดยมีสินค้าหลายประเภทได้แก่ Video Intercom, CCTV, Access Control, Security, Home Automation and Fire Alarm System ซึ่งสินค้าภายใต้ ออกแบบอันทันสมัย ผลิตและควบคุมคุณภาพตามมาตรฐานยุโรป รับประกัน 2 ปี ด้วยประสบการณ์อันยาวนาน และผลงานทั่วโลก ผ่านสำนักงานมากกว่า 20 สาขา มีทั้งงาน Airports, Hospitals, Schools, Offices, Museums, Hotels, Condominiums, and Industrials

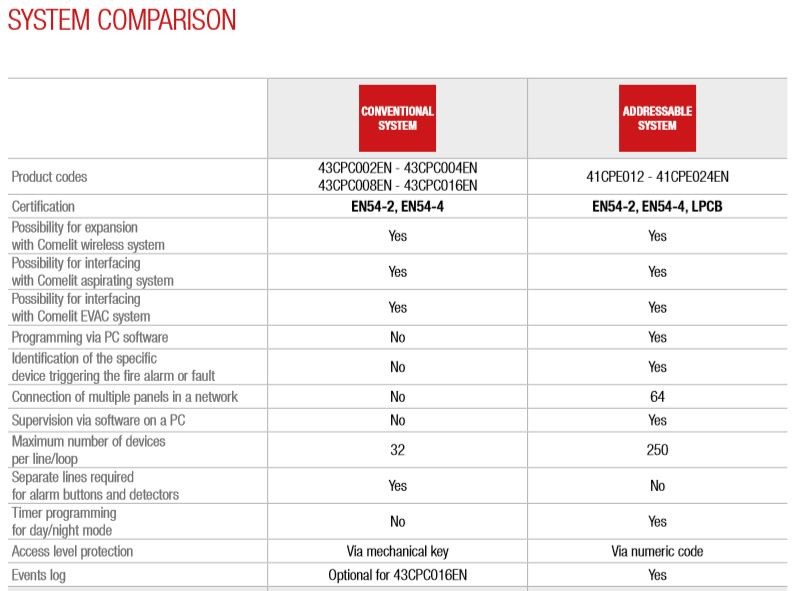

Fire Alarm System แบ่งออกเป็น 2 ระบบตามขนาดของพื้นที่คือ

1. CONVENTIONAL SYSTEM เป็นระบบตรวจสอบและแจ้งเหตุเพลิงไหม้ สำหรับพื้นที่ขนาดเล็ก แบ่งเป็นโซนๆ ตามพื้นที่ มีขนาด 1,2,4,8,16 โซน โดยติดอุปกรณ์ได้สูงสุด 32 ตัวต่อโซน รวมอุปกรณ์ 512 ตัว
2. ADDRESSABLE SYSTEM เป็นระบบตรวจสอบและแจ้งเหตุเพลิงไหม้ สำหรับพื้นที่ขนาดใหญ่หรือซับซ้อน แบ่งเป็นโซนๆ ตามพื้นที่ มีขนาด 1,2,3,4 Loop โดยติดอุปกรณ์ได้สูงสุด 250 ตัวต่อ Loop รวมอุปกรณ์ 1,000 ตัว และยังสามารถต่อขยายเชื่อต่อกันระหว่างแผงควบคุมได้สูงสุด 64 แผง ผ่านการเชื่อมต่อ LAN NETWORK (รวม 64,000 ตัว) พร้อมการควบคุมผ่าน Computer Program

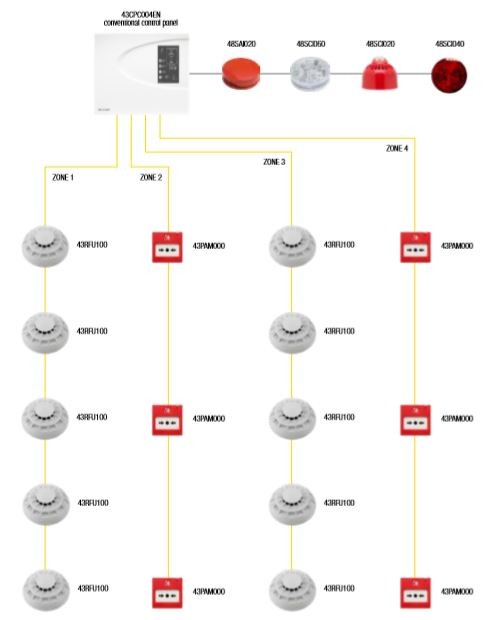

CONVENTIONAL SYSTEM DIAGRAM

NOTES:

1).  CONVENTIONAL  32 Devices per Zones, Total 16 Zones

2). LCD Display with Stand Alone

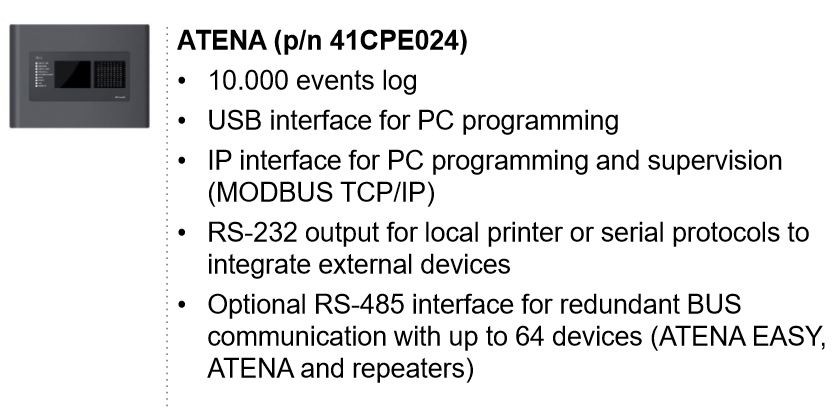

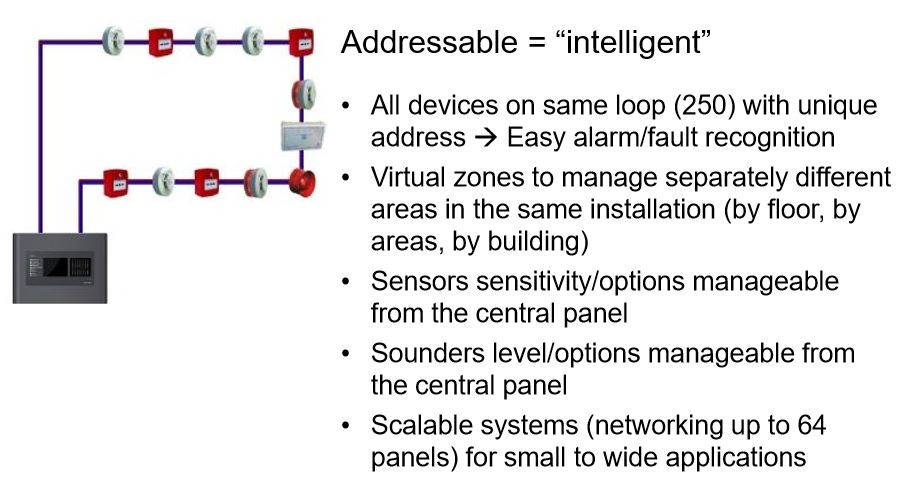

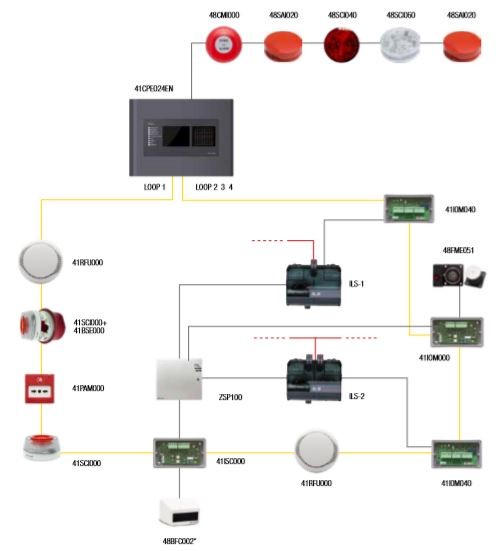

ADDRESSABLE SYSTEM DIAGRAM

NOTES:

1). menu on touchscreen display

2). Control Panel with Ethernet NETWORK

3). 10,000 Events Log

4). 96 LEDs Status with Control Panel

5). 64 Control Panels in redundant Network

6). -10 ⁰C to 50 ⁰C Operation Temperature

7). Certification Standard : EN54 – 2 , EN54-4 and LCPB

8). Graphic touchscreen LCD, 320x240 pixel

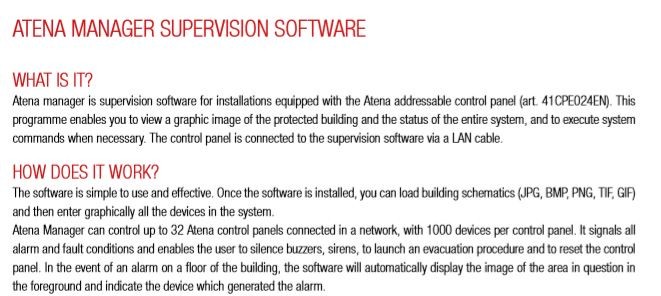

9). Atena Software Management Program & MAP

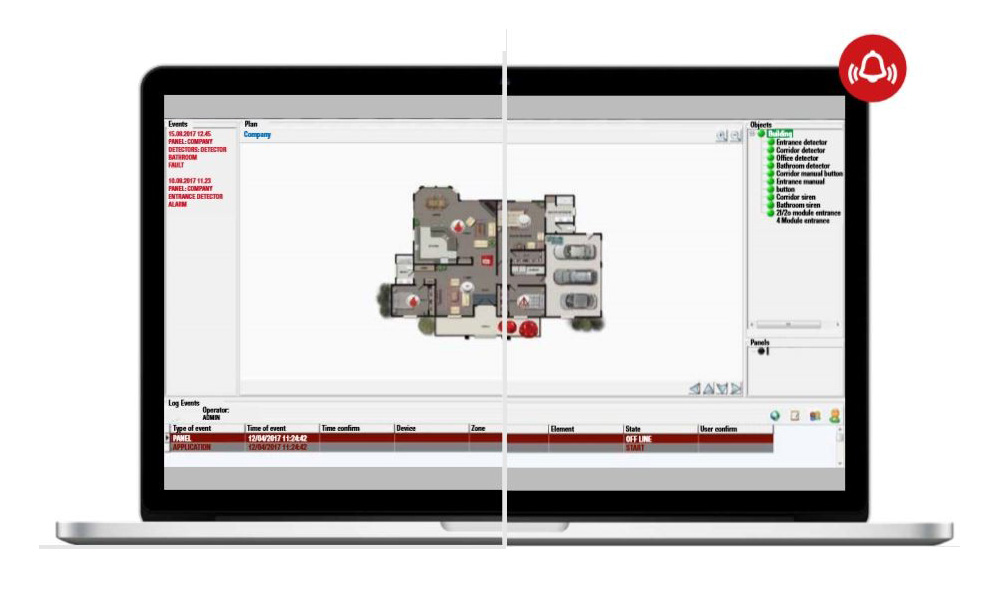

โปรแกรมเชื่อต่อสั่งงานและแสดงผล MAP ผ่านคอมพิวเตอร์

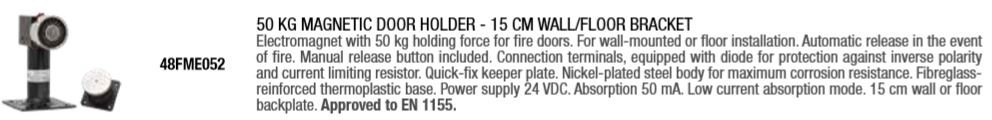

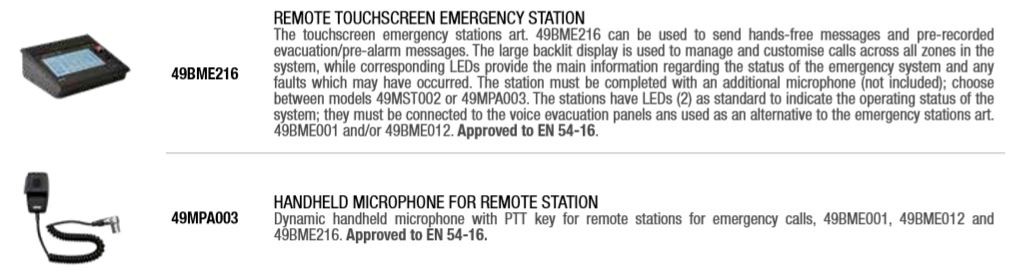

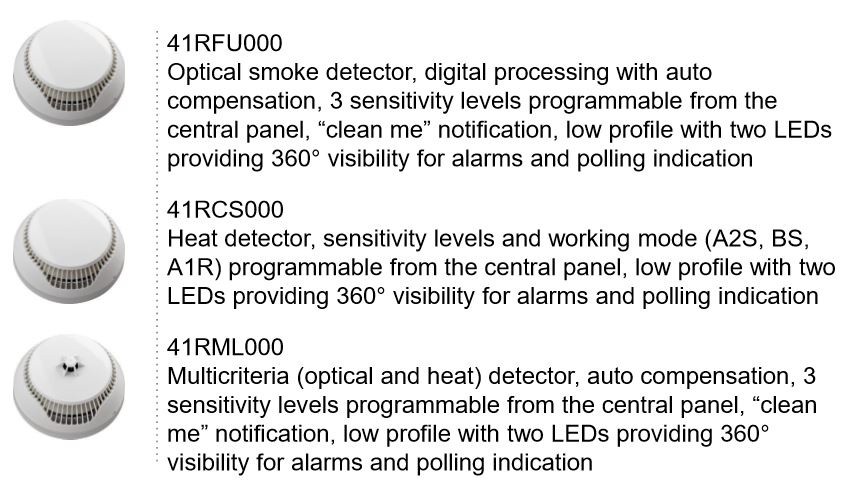

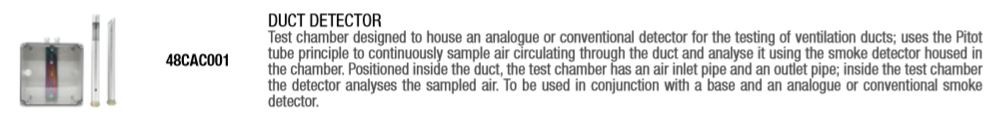

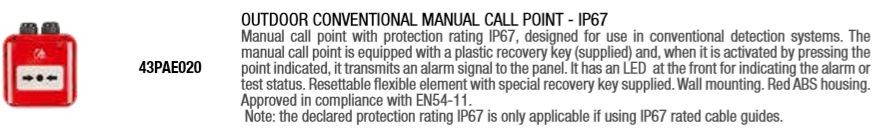

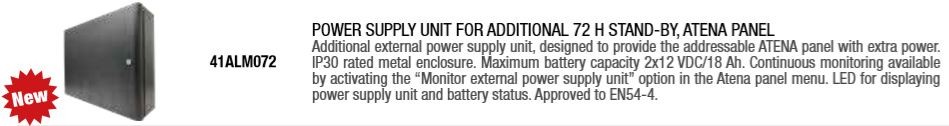

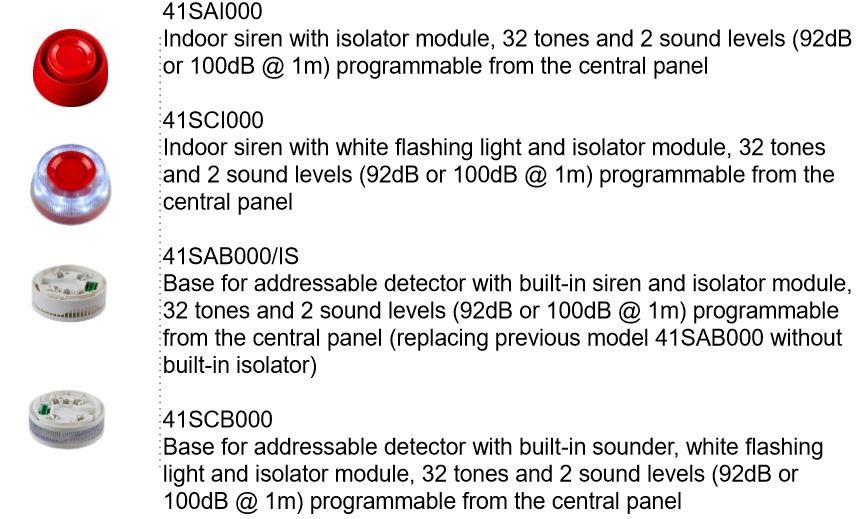

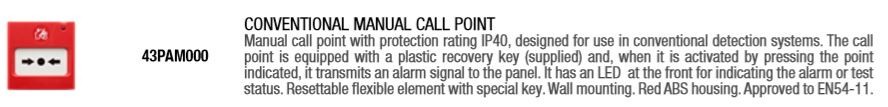

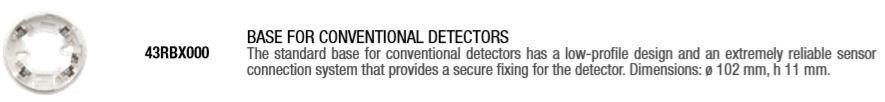

อุปกรณ์ประกอบในการตรวจสอบและแจ้งเหตุเพลิงไหม้

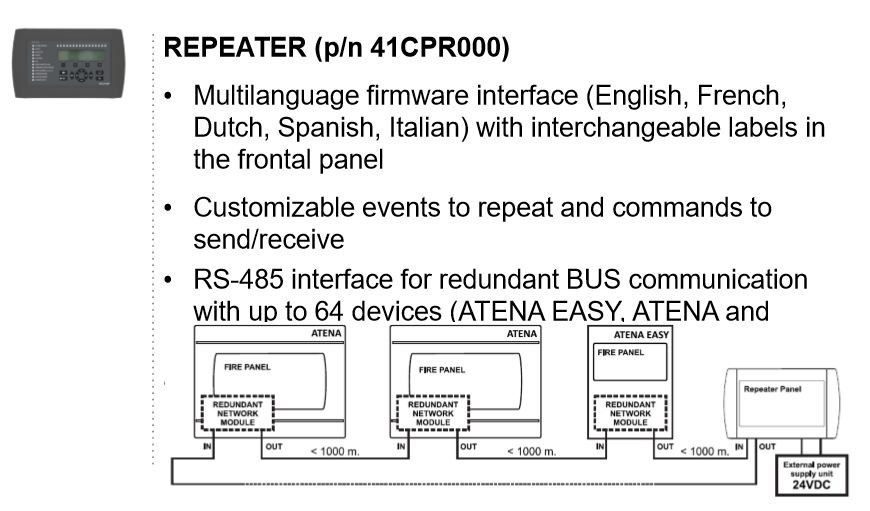

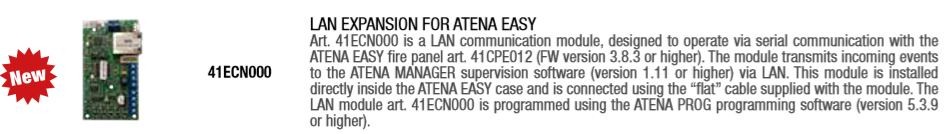

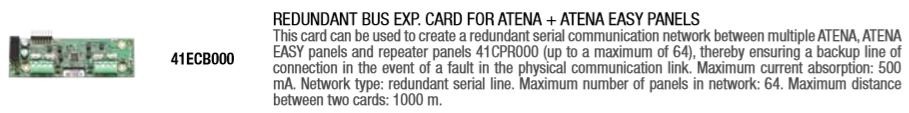

ตัวอย่างแสดงการเชื่อมต่อตู้ควบคุม ผ่าน Ethernet Network

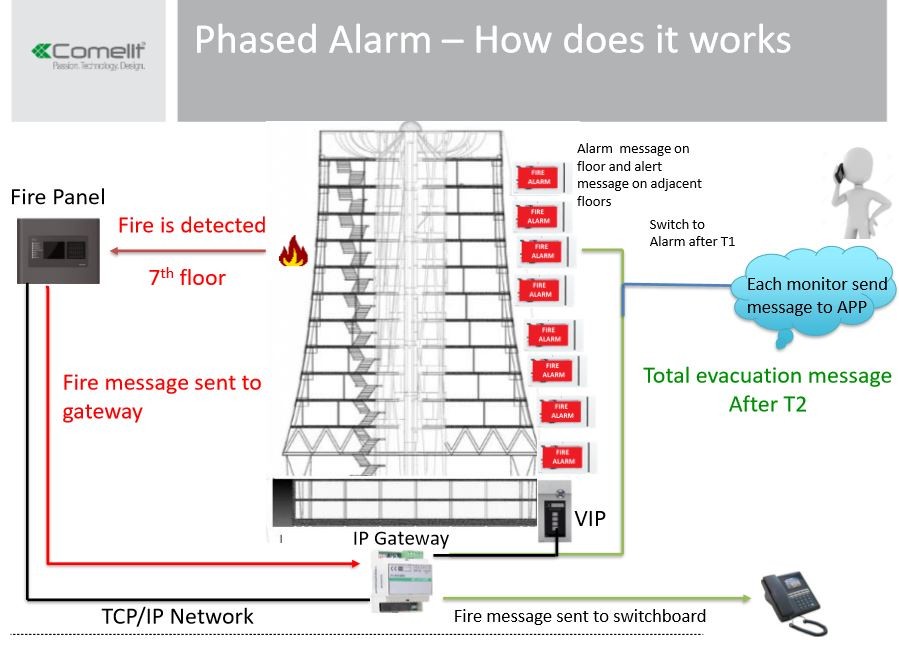

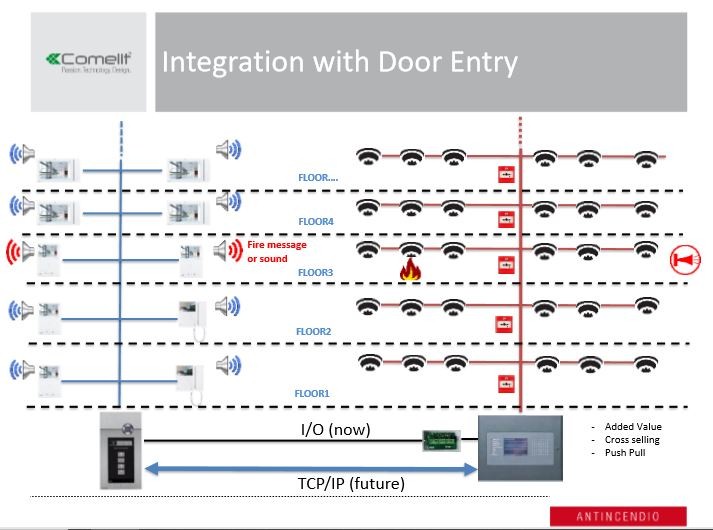

ตัวอย่างแสดงการเชื่อม Fire Alarm กับ Video Intercom เพื่อแจ้งเพลิงไหม้ไปยังห้องพัก

ตัวอย่างแสดงการเชื่อม Fire Alarm กับ Video Intercom เพื่อแจ้งเพลิงไหม้ไปมือถือ App.

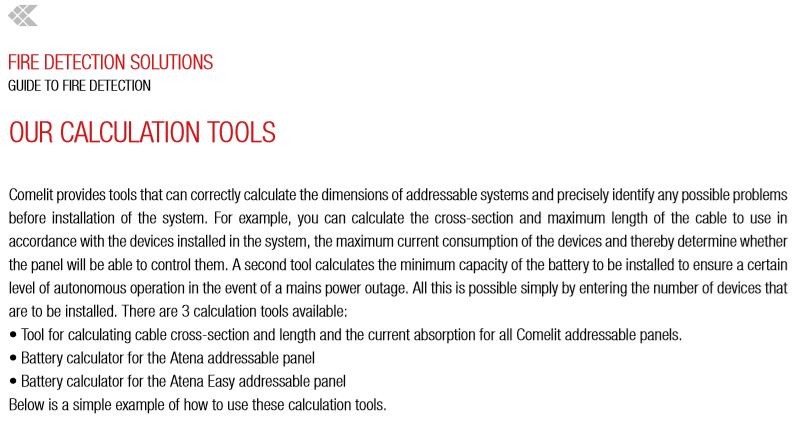

Comelit มีโปรแกรมคำนวณขนาดสายตามระยะทาง และขนาดแบตเตอร์รี่สำรองพลังงาน

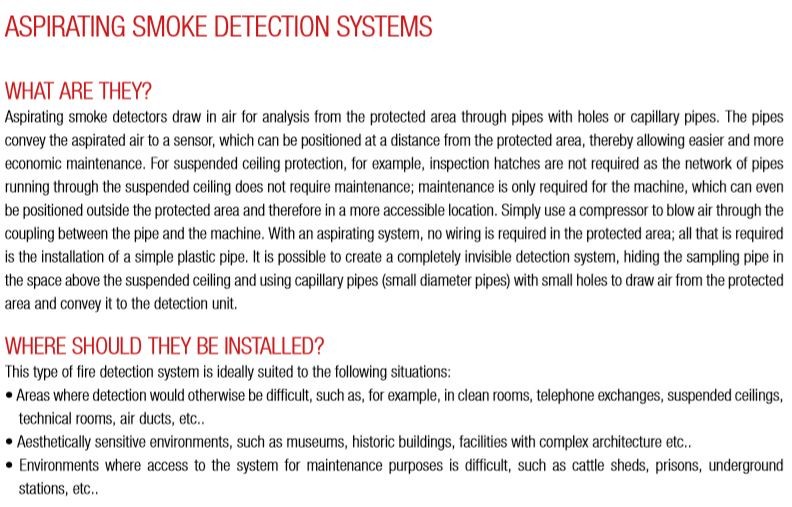

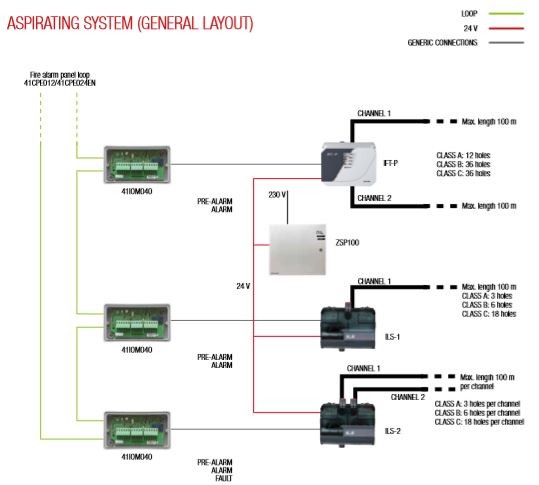

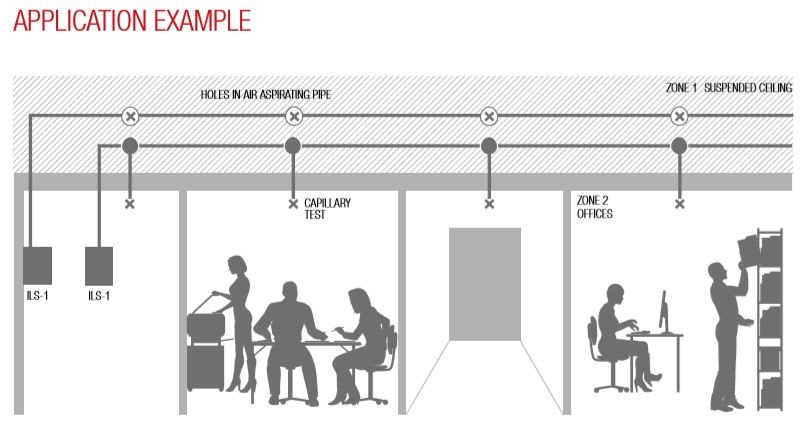

หลักการดูดอากาศผ่านท่อเข้ามาตรวจสอบหาควันไฟ

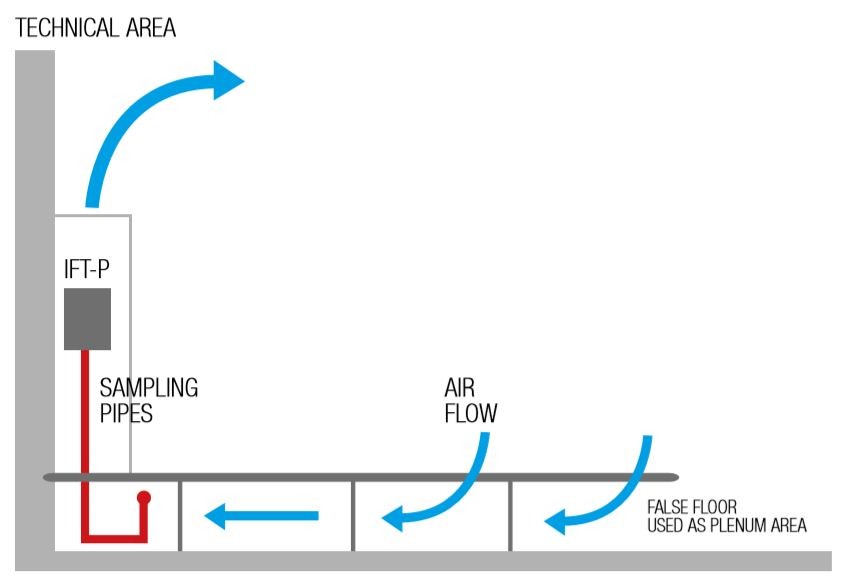

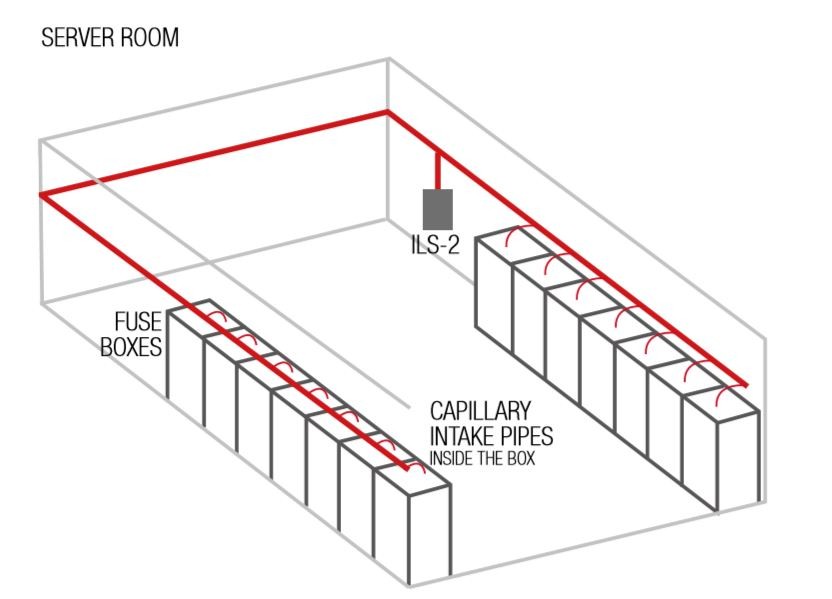

ตัวอย่างการเดินท่อ ตรวจสอบอากาศในตู้ Server Cabinet Box

NOTES:

1).  PIPE & HOLD Class C. เสมือนการติดตั้งระบบตรวจจับควันแบบจุดโดยทั่วไป ใช้ในห้องสูงไม่เกิน 8 เมตร

2).  PIPE & HOLD Class B. ความไหวสูงกว่าการติดตั้งระบบตรวจจับควันแบบจุดโดยทั่วไป ใช้ในห้องสูงไม่เกิน 12 เมตร

3).  PIPE & HOLD Class A. ความไหวสูงมาก สำหรับห้องที่มีเสมือนการติดตั้งระบบตรวจจับควันแบบจุดโดยทั่วไป (ระยะตรวจจับ 1 Hold เสมือน ระบบตรวจจับควัน  มาตรฐาน แบบจุด Standard Smoke Detector Range) EN54-20 Standard

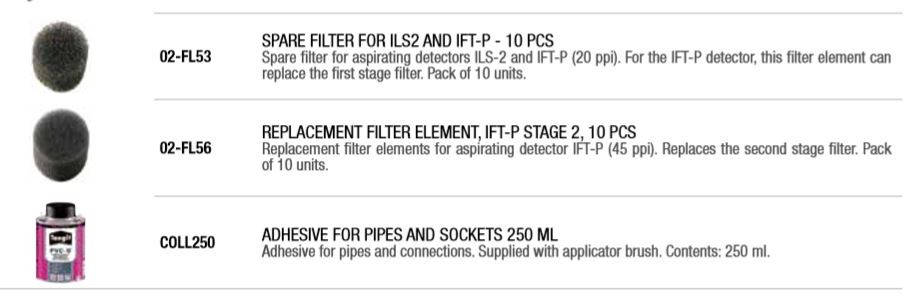

4). PIPE & HOLD ทีรับอากาศเข้าต้องมีแผ่นกรองฝุ่น และมีการเปลี่ยน ส่วนท่อต้องมีการเป่าลมทำความสะอาด

5). AIR SENSOR ต้องคอยตรวจสอบการทำงานของพัดลมดูดอากาศ

6). ไม่ต้องเดินสายไฟในพื้นที่ตรวจจับควัน เพียงเดินท่อ PVC สีแดงไปตามจุดที่จะตรวจสอบควัน

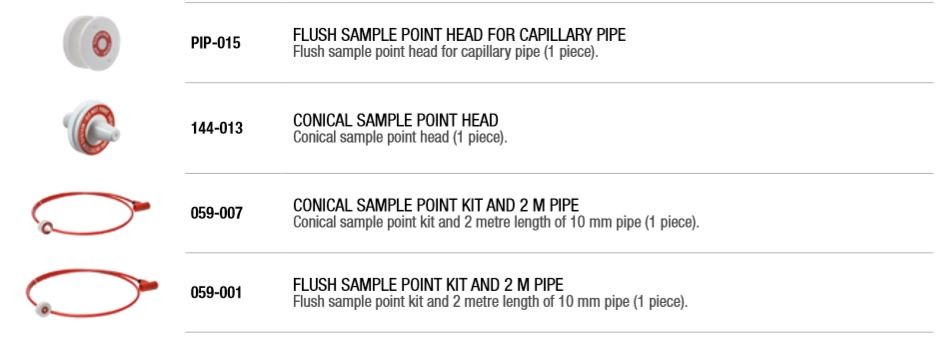

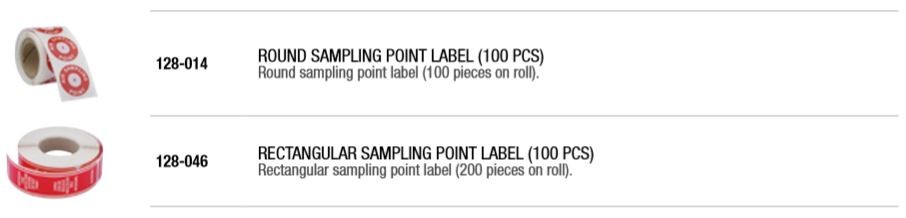

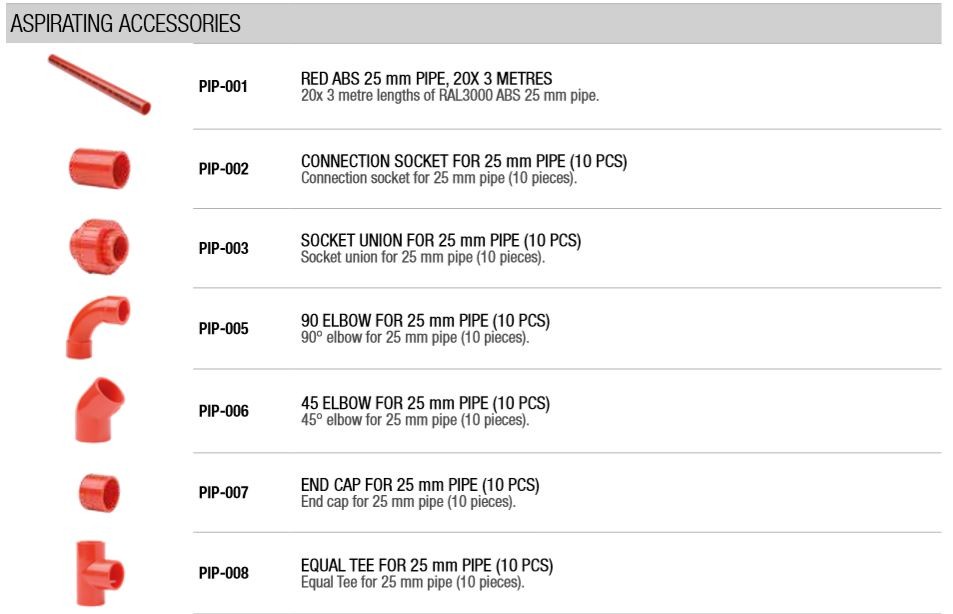

ขนาดท่อและอุปกรณ์เชื่อมต่อการรับลมเข้าระบบตรวจสอบควัน

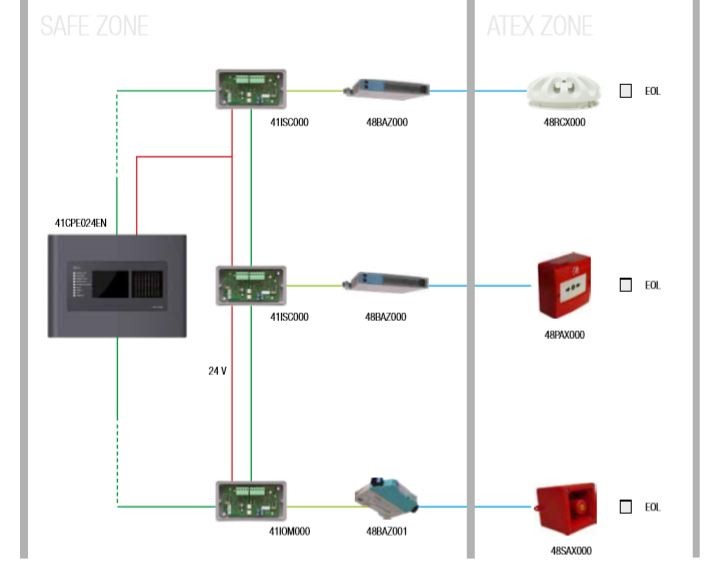

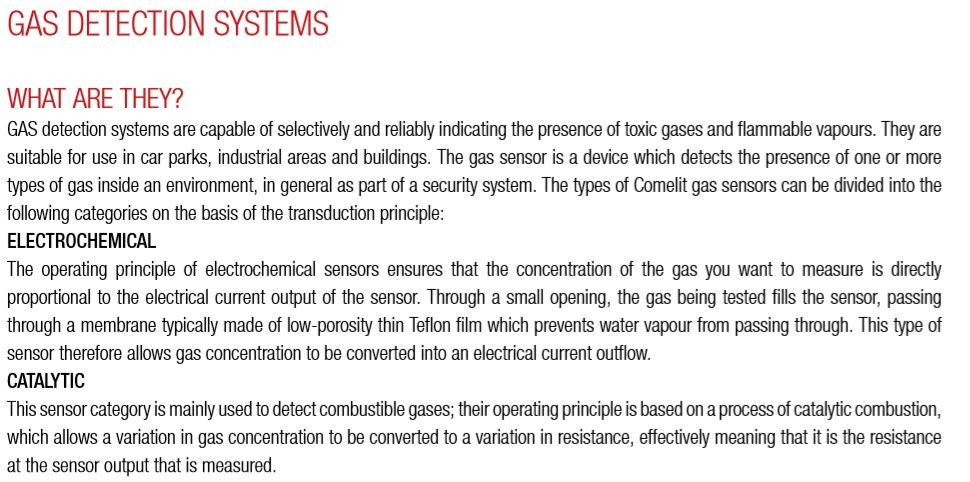

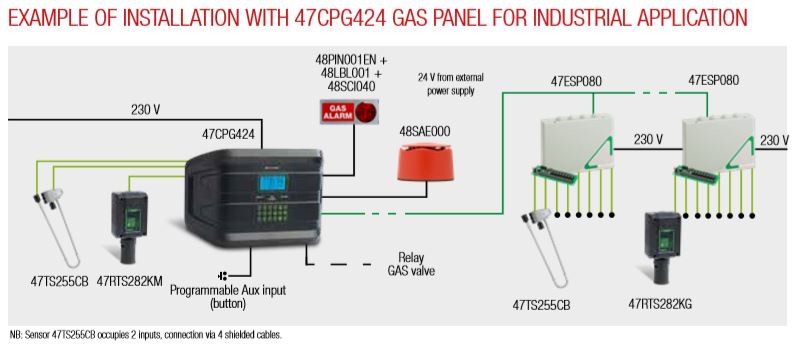

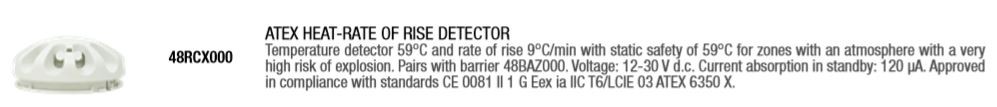

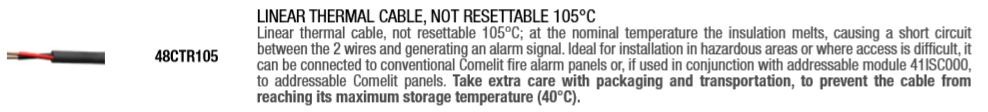

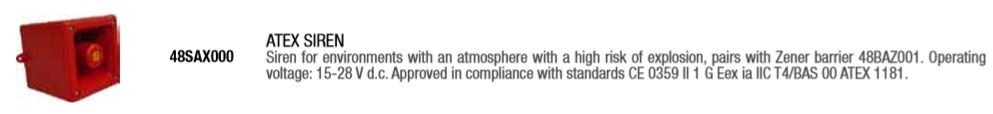

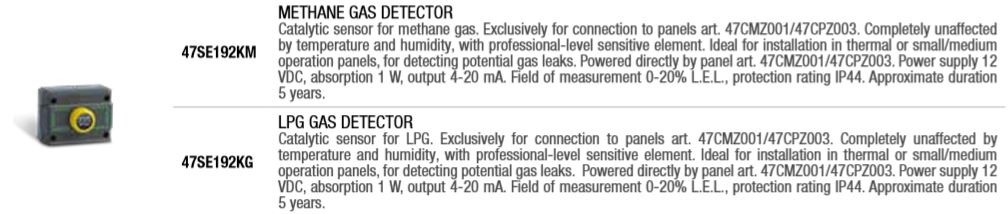

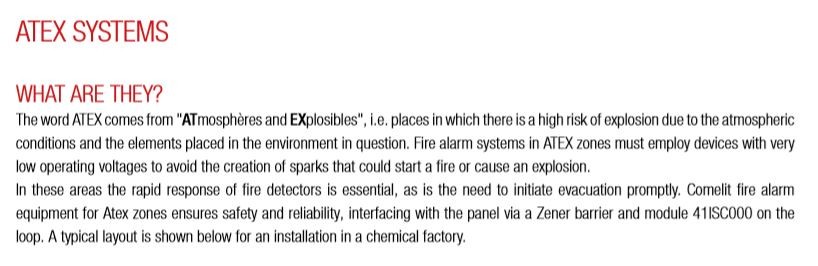

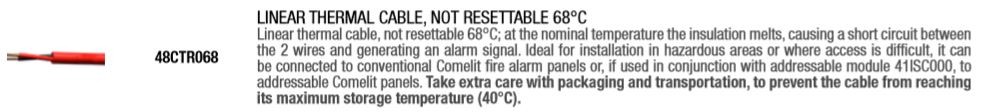

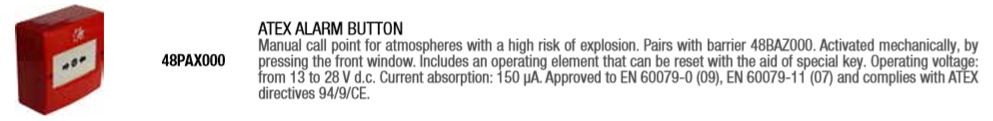

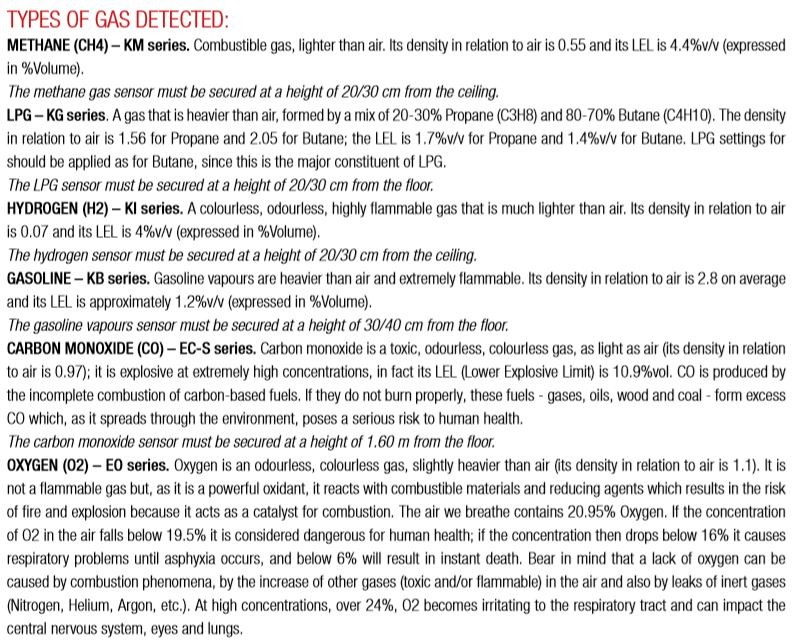

ระบบตรวจสอบอัคคีภัยและแจ้งเหตุเพลิงไหม้สำหรับพื้นที่ไวไฟ

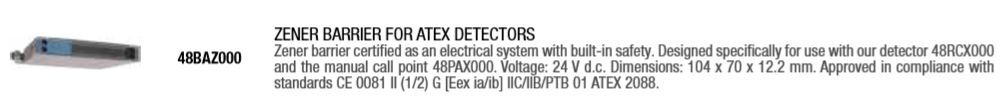

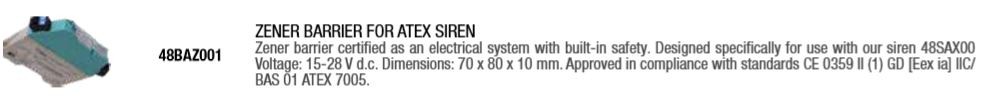

วงจรแสดงการใช้อุปกรณ์ป้องกันการเกิดประกายไฟในการเดินสาย Zener Barrier
